HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manual (Página 94)

94
Ci
clos para la
traslaci
ón de
coorden
a
das

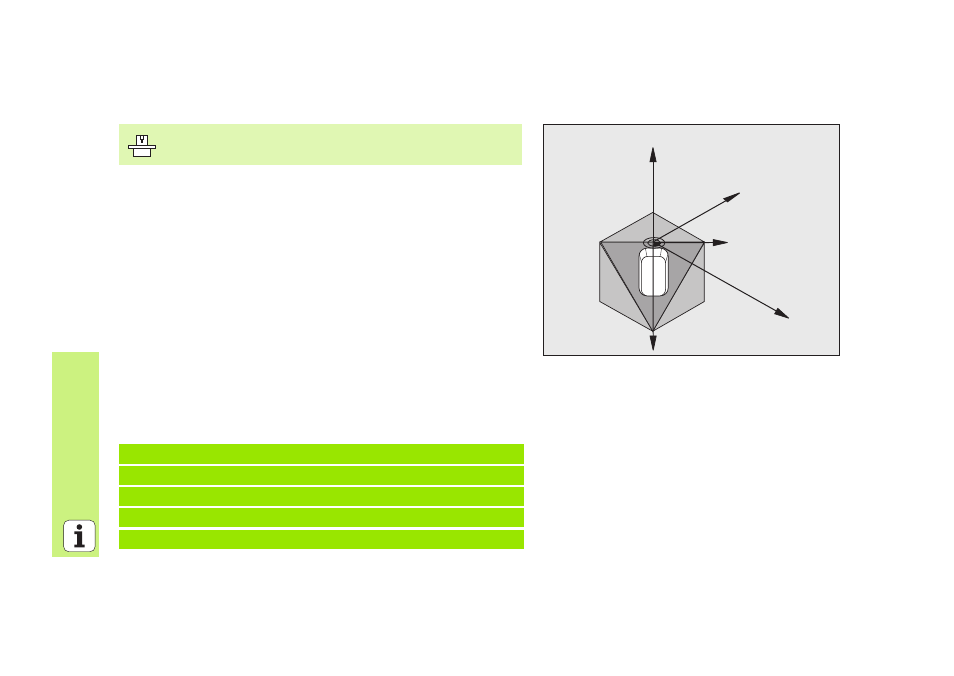

PLANO INCLINADO DE MECANIZADO (ciclo 19, opción de software)
El ciclo 19 PLANO INCLINADO DE MECANIZADO facilita el trabajo con
cabezales basculantes y/o mesas basculantes.
 Llamar a la herramienta
 Retirar la herramienta en el eje de la misma (evita colisiones)
 Si es preciso posicionar los ejes giratorios con una frase L sobre el
ángulo deseado
 CYCL DEF: seleccionar el ciclo 19 PLANO DE MECANIZADO
 Introducir el ángulo de inclinación del eje correspondiente o del
ángulo en el espacio
 Si es preciso introducir el avance de los ejes giratorios en el
posicionamiento automático
 Si es preciso introducir la distancia de seguridad
 Activar la corrección: desplazar todos los ejes
 Programar el mecanizado como si el plano no estuviese inclinado
Anular el ciclo PLANO INCLINADO DE MECANIZADO: nueva definición
del ciclo con ángulo de inclinación 0.
¡El constructor prepara la máquina y el TNC para el ciclo
PLANO DE MECANIZADO!
4 TOOL CALL 1 Z S2500
5 L Z+350 R0 FMAX
6 L B+10 C+90 R0 FMAX
7 CYCL DEF 19.0 PLANO DE MECANIZADO
8 CYCL DEF 19.1 B+10 C+90 F1000 DIST 50
X
Z
Y
X'
Y'
