Definición del vector (plane vector) – HEIDENHAIN iTNC 530 (340 49x-04) Pilot Manual del usuario
Página 103

103
Funci
ón PLANE (opci
ón de
software
1)
Definición del vector (PLANE VECTOR)
Seleccionar FUNCIONES TNC ESPECIALES
Seleccionar INCLINAR PLANO DE MECAN. PLANE VECTOR

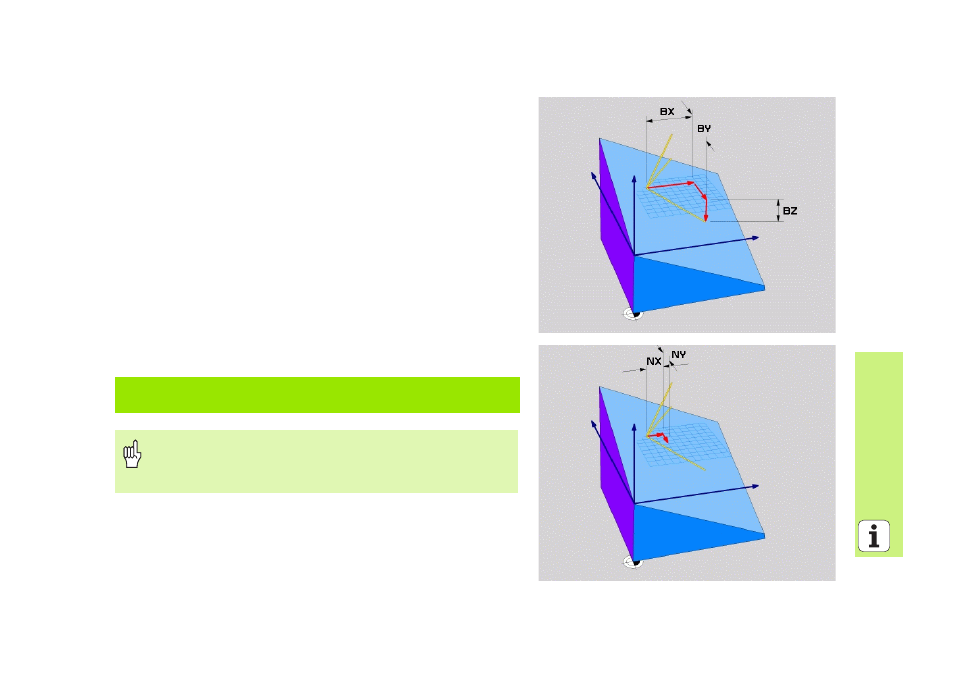

¿Componente X del vector base?
: componente X BX del vector base
B (ver figura superior derecha)
¿Componente Y del vector base?
: componente Y BY del vector base
B (ver figura superior derecha)
¿Componente Z del vector base?
: componente Z BZ del vector base
B (ver figura superior derecha)
¿Componente X del vector normal?
: componente X NX del vector
normal N (ver figura del centro a la derecha)
¿Componente Y del vector normal?
: componente Y NY del vector
normal N (ver figura del centro a la derecha)
¿Componente Z del vector normal?
: componente Z NZ del vector
normal N
Continuar con las propiedades de la posición (véase "Inclinación
automática (MOVE/STAY/TURN)" en pág.108)
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 MOVE DIST10 F500
Antes de la programación deberá tenerse en cuenta
El TNC calcula internamente según los valores introducidos
por Ud., los vectores normales correspondientes.
