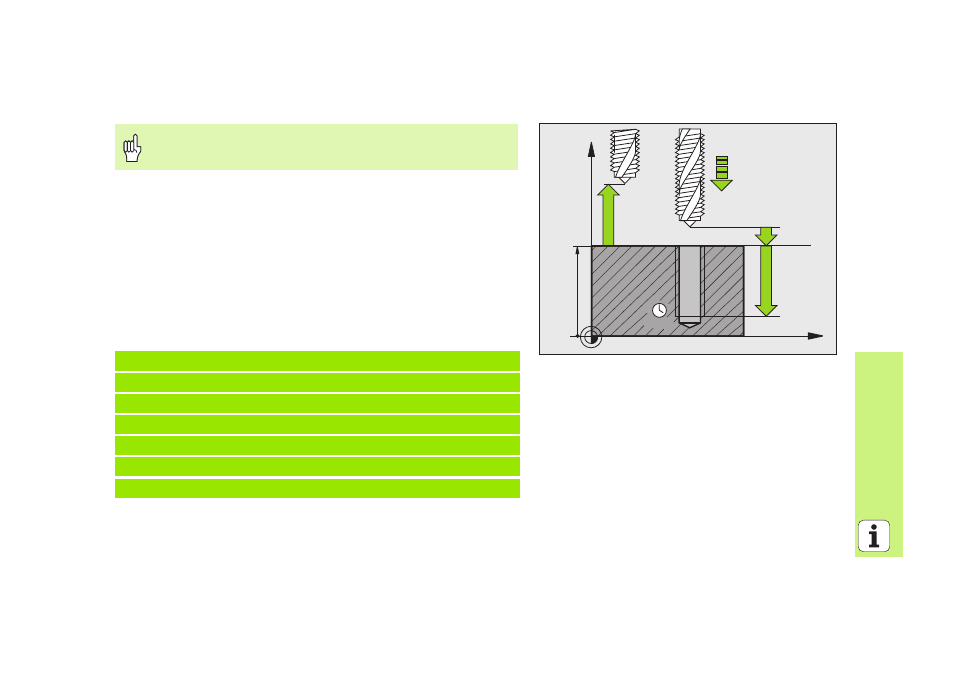

ROSCADO NUEVO con macho (ciclo 206)
Colocar el mandril para la compensación de longitud
CYCL DEF: seleccionar el ciclo 206 ROSCADO NUEVO
Distancia de seguridad: Q200
Profundidad de taladro: longitud de la rosca = distancia entre la
superficie de la pieza y el final de la rosca: Q201
Avance F = nº de revoluciones S x paso de rosca P: Q206
Introducir el tiempo de espera abajo (valor entre 0 y 0,5 segundos):
Q211
Coordenadas Superficie pieza: Q203
2. Distancia de seguridad: Q204
¡Para el roscado a derechas activar el cabezal con M3, para
el roscado a izquierdas con M4!
25 CYCL DEF 206 ROSCADO NUEVO
Q200=2
;DIST.-SEGURIDAD
Q201=-20
;PROFUNDIDAD
Q206=150
;AVANCE AL PROFUNDIZAR
Q211=0.25
;TIEMPO DE ESPERA ABAJO
Q203=+25
;COORDENADA SUPERFICIE
Q204=50
;2A. DIST.DE SEGURIDAD
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
