Figura de
puntos

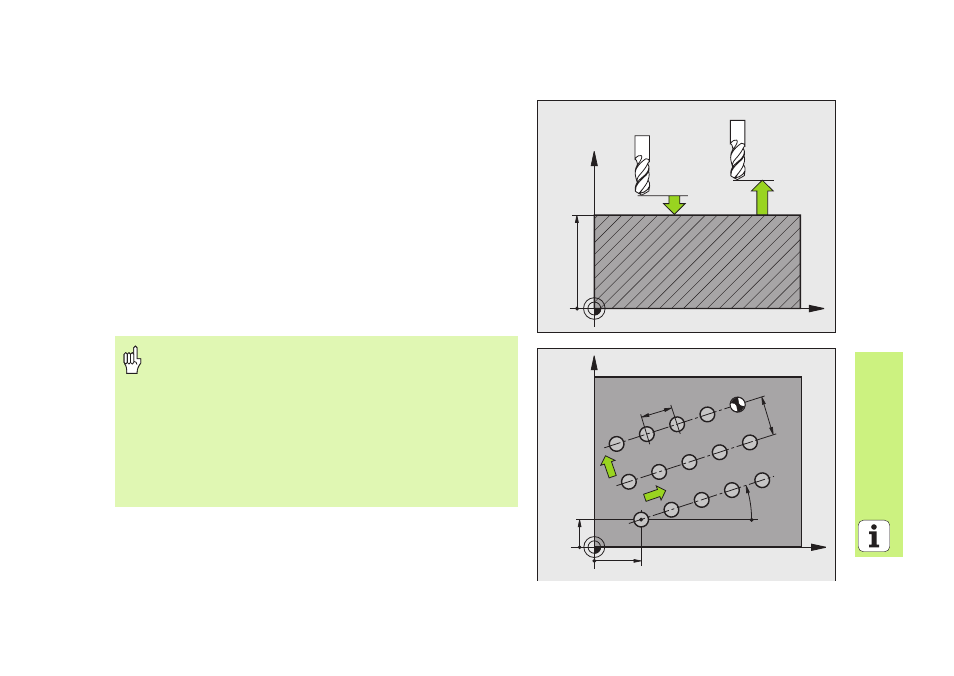

FIGURA DE PUNTOS SOBRE LINEAS (ciclo 221)
 CYCL DEF: seleccionar el ciclo 221 FIGURA DE PUNTOS SOBRE LINEAS
 Punto inicial 1er. eje: Q225
 Punto inicial 2º eje: Q226
 Distancia 1er. eje: Q237
 Distancia 2º eje: Q238
 Número de columnas: Q242
 Número de líneas: Q243
 Ángulo de giro: Q224
 Distancia de seguridad: Q200
 Coordenadas Superficie pieza: Q203
 2. Distancia de seguridad: Q204
 Desplazamiento a la altura de seguridad: Q301
El TNC posiciona automáticamente la hta. en el eje de la misma y en el
plano de mecanizado.
„ ¡El ciclo 221 FIGURA DE PUNTOS SOBRE LINEAS actúa desde
su definición!
„ ¡El ciclo 221 llama automáticamente al último ciclo de
mecanizado definido!
„ Con el ciclo 221 se pueden combinar los siguientes ciclos:
1, 2, 3, 4, 5, 17, 200, 201, 202, 203, 204, 205, 206, 207,
208, 209, 240, 251, 252, 253, 256, 257, 262, 263, 264, 265,
267
„ ¡Distancia de seguridad, coordenadas de la superficie de la
pieza y 2ª distancia de seguridad actuan siempre del ciclo
221!
X
Z
Q200
Q203
Q204
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
