SUPERFICIE REGULAR (ciclo 231)
CYCL DEF: seleccionar el ciclo 231 SUPERFICIE REGULAR
Punto inicial 1er. eje: Q225
Punto inicial 2º eje: Q226
Punto inicial 3er. eje: Q227
2. Punto 1er. eje: Q228
2. Punto 2º eje: Q229
2. Punto 3er.eje: Q230
3. Punto 1er. eje: Q232
3. Punto 2º eje: Q232
3. Punto 3er. eje: Q233
4. Punto 1er. eje: Q234
4. Punto 2º eje: Q235
4. Punto 3er. eje: Q236
Número de cortes: Q240
Avance de fresado: Q207

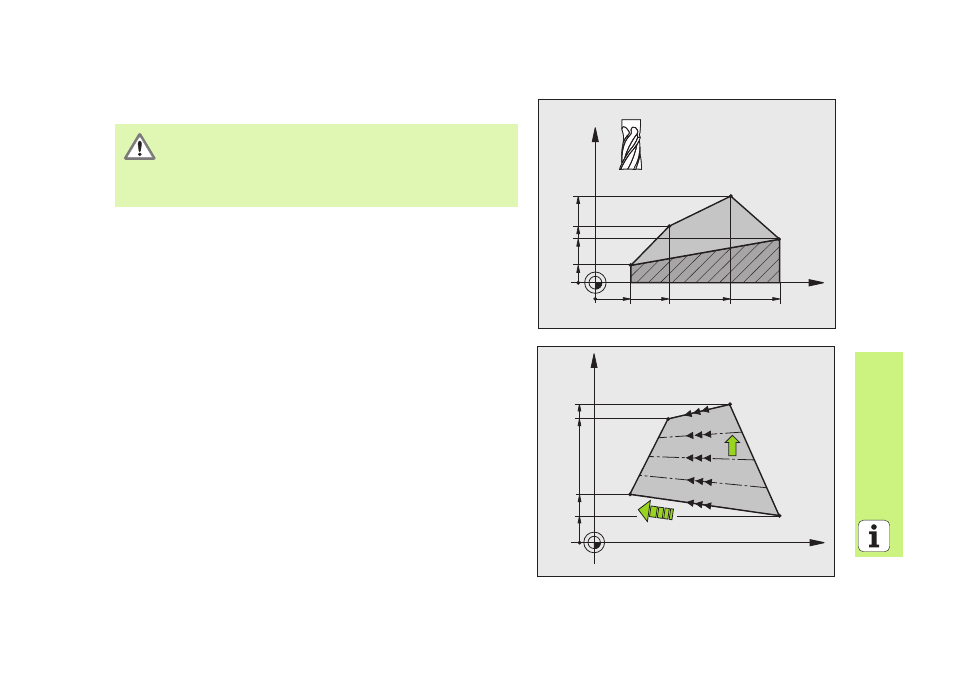

El TNC posiciona la herramienta desde la posición actual,
primero en el plano de mecanizado y a continuación en el eje
de la herramienta sobre el punto de partida (punto 1).
¡Posicionar previamente la herramienta, de forma que no se
produzca ninguna colisión con la pieza o la sujeción!
