Fresado de rosca exterior (ciclo 267) – HEIDENHAIN iTNC 530 (340 49x-04) Pilot Manual del usuario
Página 62
62
Ci
clos para la
elaboración de
ta
ladrados y roscas

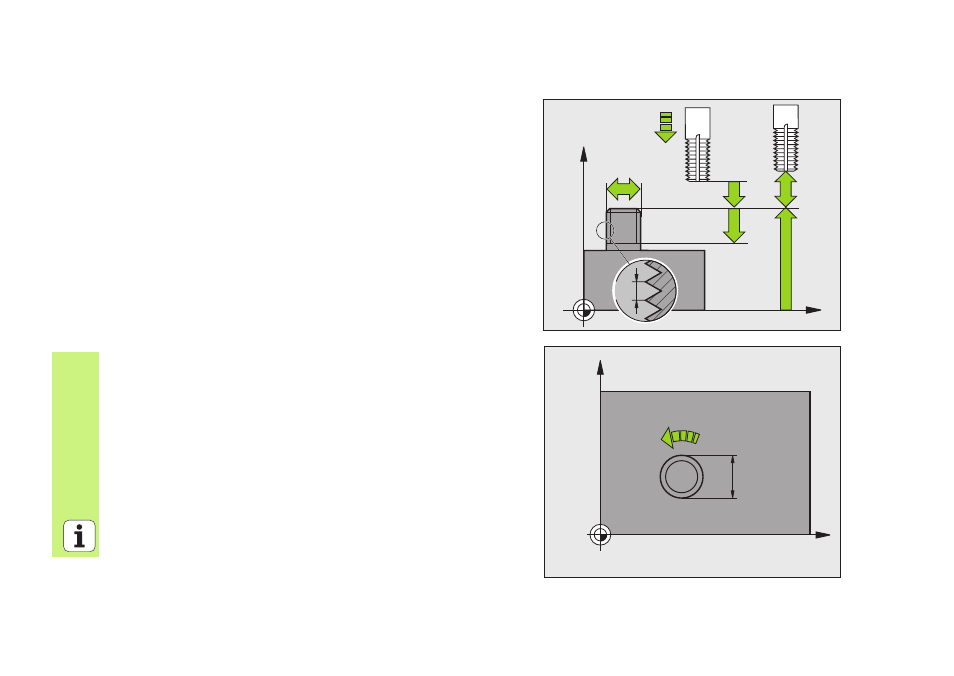

FRESADO DE ROSCA EXTERIOR (ciclo 267)
Posicionamiento previo en el centro del taladro con R0
CYCL DEF: seleccionar el ciclo 267 FRESADO DE ROSCA EXTERIOR
Diámetro nominal de la rosca: Q335
Paso de rosca: Q239
El signo determina si el roscado es a derechas o a izquierdas:
Rosca a derechas: +
Rosca a izquierdas: -
Profundidad de roscado: distancia entre la superficie de la pieza y el
final de la rosca: Q201
Número de pasos para repasar la rosca: Q355
Avance para posicionamiento previo: Q253
Tipo de fresado: Q351
Marcha síncrona: +1
A contramarcha: -1
Distancia de seguridad: Q200
Profundidad de introducción en la superficie: Q358
Desviación al profundizar en la superficie: Q359
Coordenadas Superficie pieza: Q203
2. Distancia de seguridad: Q204
Avance de rebaje: Q254
Avance de fresado: Q207
X
Z
Q203
Q253
Q201
Q204
Q200
Q239
Q335
X
Y
Q207
Q335
