36
Programaci
ón libre de
contornos FK

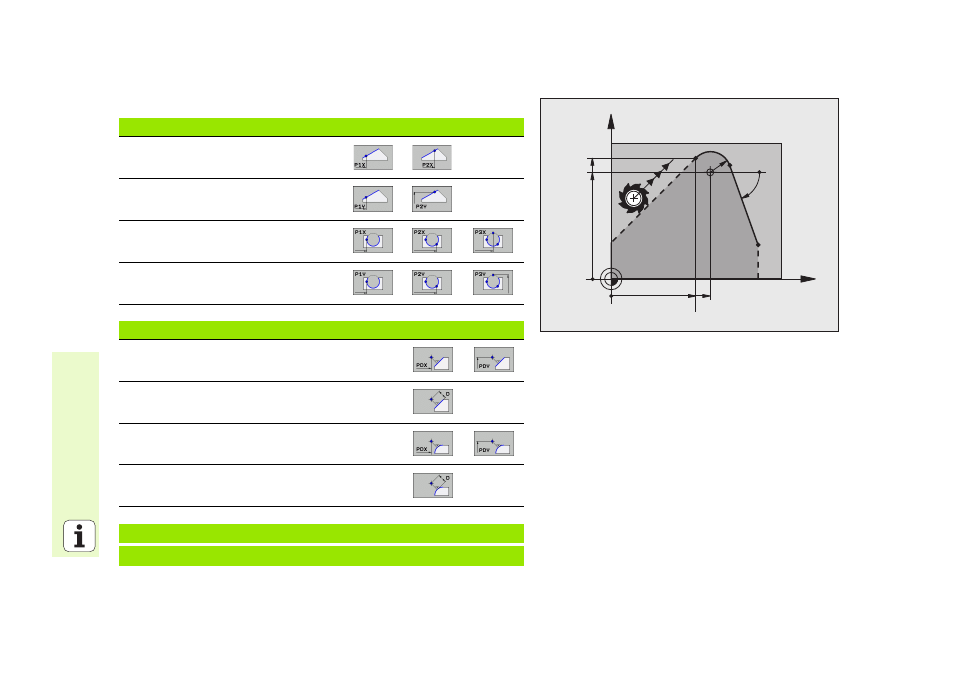

Puntos auxiliares sobre o junto a un contorno
Datos conocidos
Softkeys
Coordenada X de un punto auxiliar P1
o P2 de una recta
Coordenada Y de un punto auxiliar P1
o P2 de una recta
Coordenada X de un punto auxiliar P1,
P2 o P3 de una trayectoria circular
Coordenada Y de un punto auxiliar P1,
P2 o P3 de una trayectoria circular
Datos conocidos
Softkeys
Coordenadas X e Y del punto auxiliar junto a
una recta
Distancia del punto auxiliar a las rectas
Coordenada X e Y del pto. auxiliar junto a una
trayectoria circular
Distancia del punto auxiliar a la trayectoria
circular
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AH-70 PDX+50 PDY+53 D10
X
Y
53
60.071
50
42.929
R10
70°
