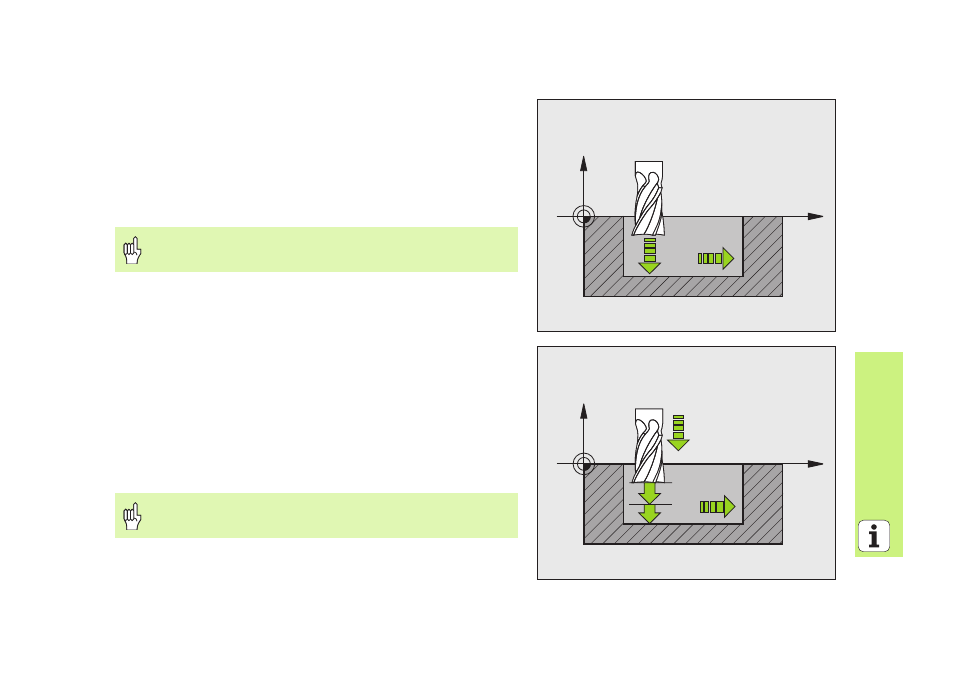

ACABADO EN PROFUNDIDAD (ciclo 23)
El plano a mecanizar se realiza según la sobremedida de acabado en
profundidad paralela al contorno.
CYCL DEF: seleccionar el ciclo 23 ACABADO EN PROFUNDIDAD
Avance al profundizar: Q11
Avance para el desbaste: Q12
Avance de retroceso: Q208
ACABADO LATERAL (ciclo 24)
Acabado de los diferentes subcontornos.
CYCL DEF: seleccionar el ciclo 24 ACABADO LATERAL
Sentido de giro: Q9 En sentido horario Q9 = -1, en sentido antihorario
Q9 = +1
Profundidad de pasada: Q10
Avance al profundizar: Q11
Avance para el desbaste: Q12
Sobremedida acabado lateral: Q14: sobremedida para el acabado de
los laterales
¡Llamar al ciclo 22 DESBASTE antes que al ciclo 23!
X
Z
Q11
Q12
¡Llamar al ciclo 22 DESBASTE antes que al ciclo 24!
X
Z
Q11
Q12
Q10
