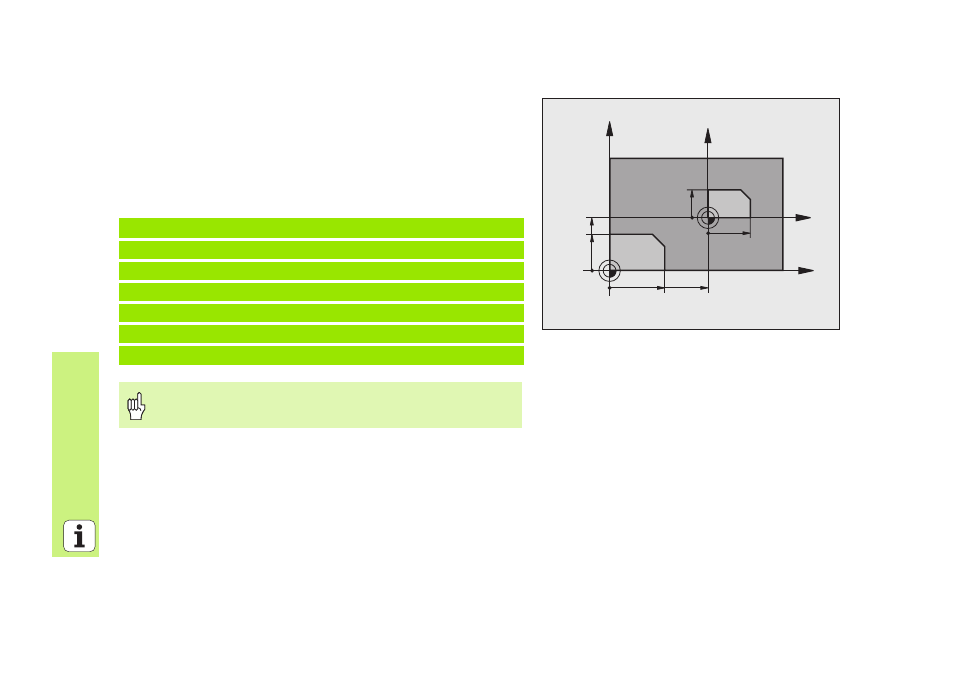

FACTOR DE ESCALA (ciclo 11)
CYCL DEF: seleccionar el ciclo 11 FACTOR DE ESCALA
Introducir el factor de escala SCL (ingl: scale = escala):
Zona de entrada: 0,000001 a 99,999999
Reducción ... SCL<1
Ampliación ... SCL>1
Anular FACTOR DE ESCALA: nueva definición del ciclo con SCL1.
11 CALL LBL1
12 CYCL DEF 7.0 PUNTO CERO
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 FACTOR DE ESCALA
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL1
¡El FACTOR DE ESCALA actua en el plano de mecanizado o
en los tres ejes principales (dependiendo del MP7410)!
X
Y
60
40
X
Y
36
30
(27)
(22.5)
