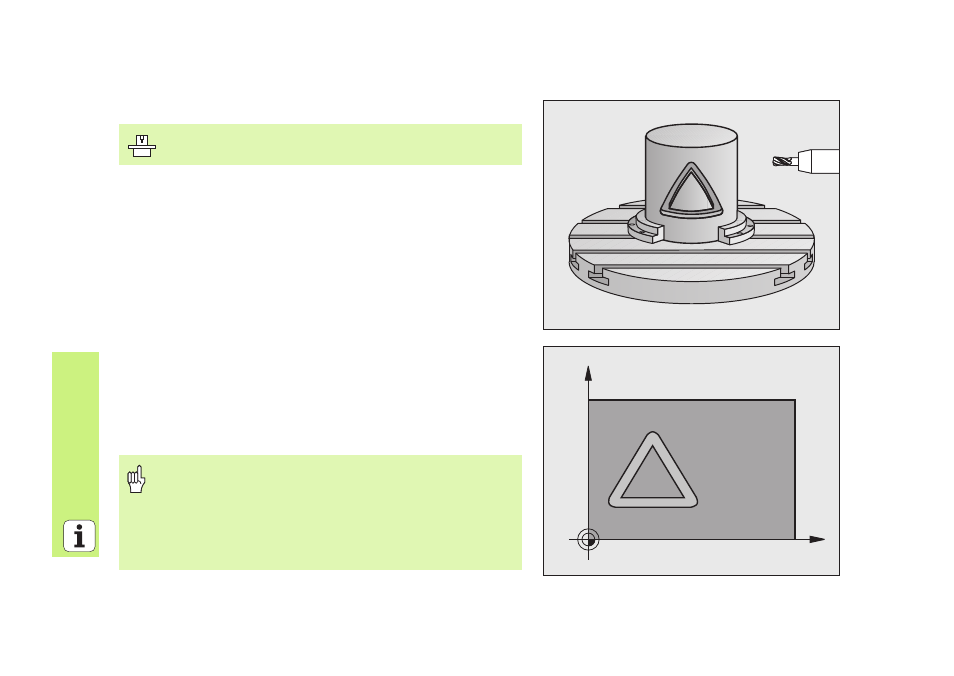

SUPERFICIE CILINDRICA (ciclo 28, opción de software 1)
Con el ciclo 28 SUPERFICIE CILINDRICA se puede realizar en un cilindro,
el desarrollo del contorno definido de dicho cilindro.
 Definir el contorno en un subprograma y determinarlo a través del ciclo
14 CONTORNO
 CYCL DEF: seleccionar el ciclo 28 SUPERFICIE CILINDRICA
 Profundidad de fresado: Q1
 Sobremedida de acabado lateral: Q3
 Distancia de seguridad: Q6 Distancia entre la herramienta y la
superficie cilíndrica
 Profundidad de pasada: Q10
 Avance al profundizar: Q11
 Avance de fresado: Q12
 Radio del cilindro: Q16. Radio del cilindro
 Tipo de cota: Q17 Grado = 0, mm/pulg = 1
 Ancho de ranura: Q20
 Tolerancia: Q21
¡El constructor prepara la máquina y el TNC para el ciclo 28
SUPERFICIE CILINDRICA
!
„ ¡La pieza debe ajustarse y centrarse!
„ ¡El eje de la herramienta debe estar perpendicular al eje de
la mesa giratoria!
„ ¡El ciclo 14 CONTORNO sólo puede contener un número de
label!
„ ¡El subprograma puede contener aprox. 2048 tramos
rectos!
