HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manual (Página 84)

84
Ci
clos para el
planead
o

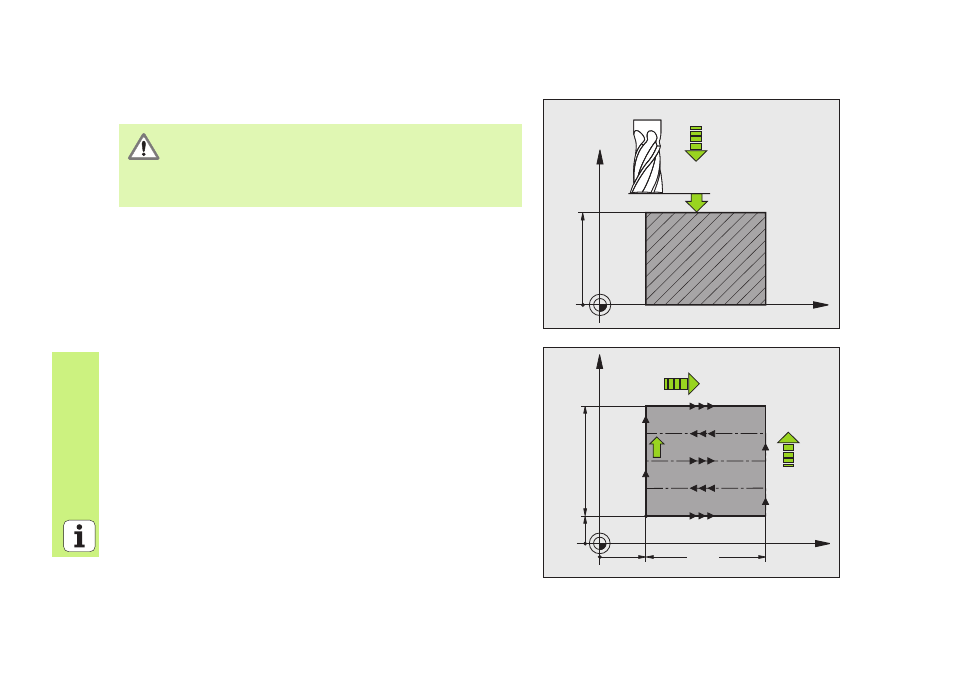

PLANEADO (ciclo 230)
 CYCL DEF: seleccionar el ciclo 230 PLANEADO
 Punto inicial 1er. eje: Q225
 Punto inicial 2º eje: Q226
 Punto inicial 3er. eje: Q227
 1. Longitud lateral: Q218
 2. Longitud lateral: Q219
 Número de cortes: Q240
 Avance al profundizar: Q206
 Avance de fresado: Q207
 Avance transversal: Q209
 Distancia de seguridad: Q200
El TNC posiciona la herramienta desde la posición actual,
primero en el plano de mecanizado y a continuación en el eje
de la herramienta sobre el punto de partida. ¡Posicionar
previamente la herramienta, de forma que no se produzca
ninguna colisión con la pieza o la sujeción!
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
