68
Cajeras,
islas y ranuras

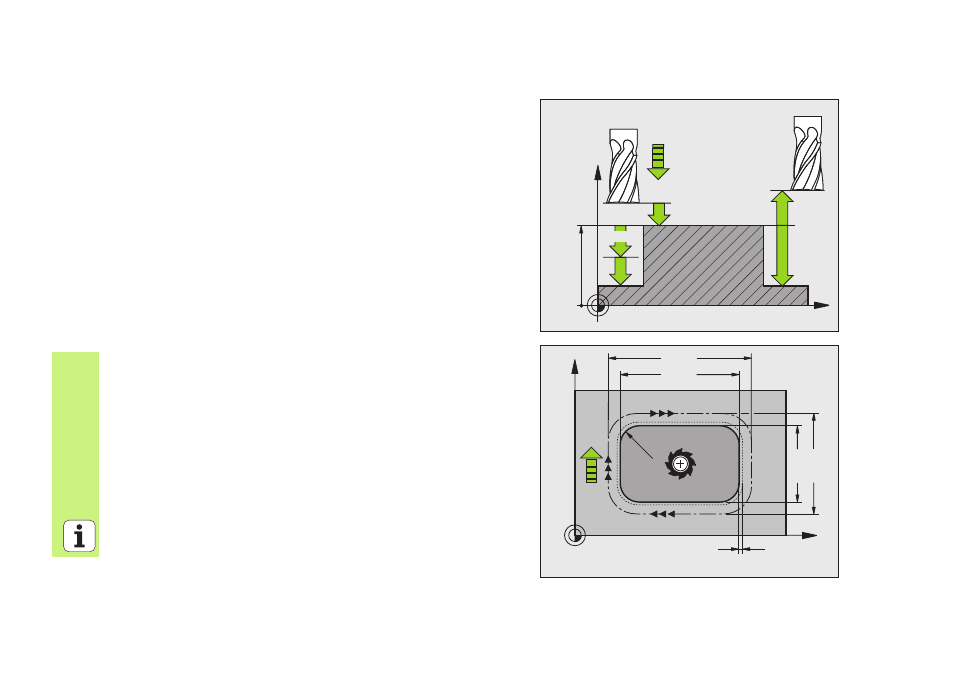

ISLA RECTANGULAR (ciclo 256)
 CYCL DEF: seleccionar el ciclo 256 CAJERA RECTANGULAR
 1. Longitud 1er. lado: Q218
 Cota pieza en bruto 1: Q424
„ 2. Longitud 1er. lado: Q219
 Cota pieza en bruto 2: Q425
„ Radio de la esquina Q220
 Sobremedida de acabado lateral: Q368
 Ángulo de giro: Q224
 Posición de la isla: Q367
 Avance de fresado: Q207
 Tipo de fresado: Q351 Marcha sincronizada: +1, a contramarcha: -1
 Profundidad: distancia entre la superficie de la pieza y la base de la
isla: Q201
 Profundidad de pasada: Q202
 Avance al profundizar: Q206
 Distancia de seguridad: Q200
 Coordenadas Superficie pieza: Q203
 2. Distancia de seguridad: Q204
„ Factor de solapamiento de la trayectoria: Q370
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
