58
Ci
clos para la
elaboración de
ta
ladrados y roscas

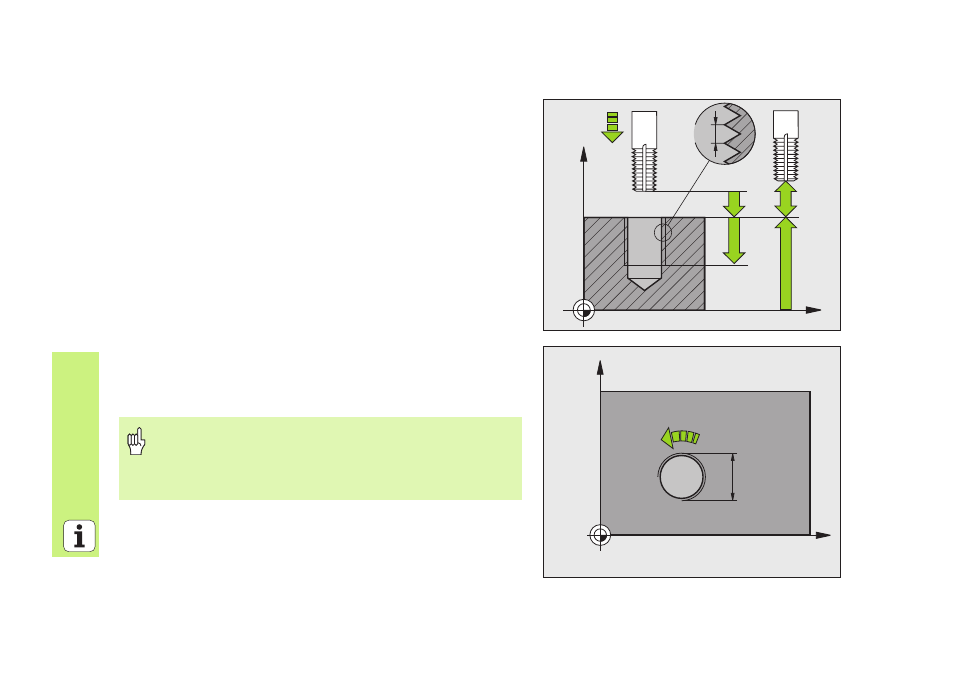

FRESADO DE ROSCA (ciclo 262)
 Posicionamiento previo en el centro del taladro con R0
 CYCL DEF: seleccionar el ciclo 262 FRESADO DE ROSCA
 Diámetro nominal de la rosca: Q335
 Paso de rosca: Q239
El signo determina si el roscado es a derechas o a izquierdas:
Rosca a derechas: +
Rosca a izquierdas: -
 Profundidad de roscado: distancia entre la superficie de la pieza y el
final de la rosca: Q201
 Número de pasos para repasar la rosca: Q355
 Avance para posicionamiento previo: Q253
 Tipo de fresado: Q351
Marcha síncrona: +1
A contramarcha: -1
 Distancia de seguridad: Q200
 Coordenadas Superficie pieza: Q203
 2. Distancia de seguridad: Q204
 Avance de fresado: Q207
Tener en cuenta que el TNC realiza un movimiento de
compensación antes del movimiento de aproximación en el
eje de la herramienta. La longitud del movimiento de
compensación depende del paso de rosca. ¡Prestar atención
al espacio necesario en el hueco!
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
X
Y
Q207
Q335
