Cajeras,
islas y ranuras

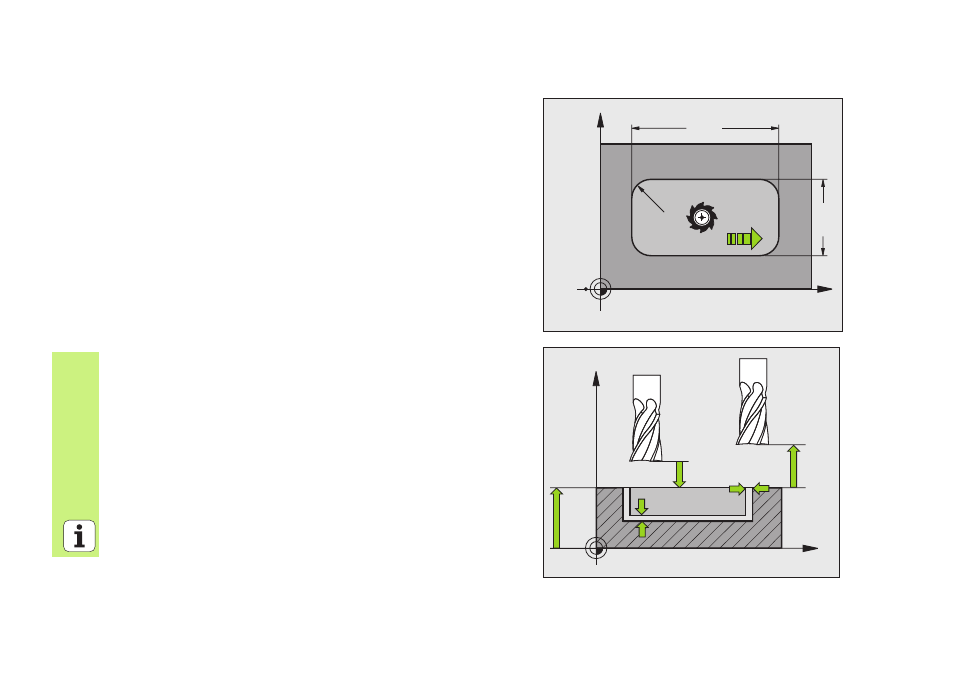

CAJERA RECTANGULAR (ciclo 251)
 CYCL DEF: seleccionar el ciclo 251 CAJERA RECTANGULAR
 Tipo de mecanizado (0/1/2): Q215
 1. Longitud 1er. lado: Q218
 2. Longitud 1er. lado: Q219
 Radio de la esquina: Q220
 Sobremedida de acabado lateral: Q368
 Ángulo de giro: Q224
 Posición de la cajera: Q367
 Avance de fresado: Q207
 Tipo de fresado: Q351 Marcha sincronizada: +1, a contramarcha: -1
 Profundidad: distancia entre la superficie de la pieza y la base de la
cajera: Q201
 Profundidad de pasada: Q202
 Sobremedida de acabado en profundidad: Q369
 Avance al profundizar: Q206
 Paso de acabado: Q338
 Distancia de seguridad: Q200
 Coordenadas Superficie pieza: Q203
 2. Distancia de seguridad: Q204
 Factor de solapamiento de la trayectoria: Q370
 Estrategia de profundización: Q366 0 = profundización vertical,
1 = profundización helicoidal, 2 = profundización pendular
 Avance de acabado: Q385
X
Y
Q21
9
Q218
Q207
Q220
X
Z
Q200
Q20
Q20
Q36
Q36
