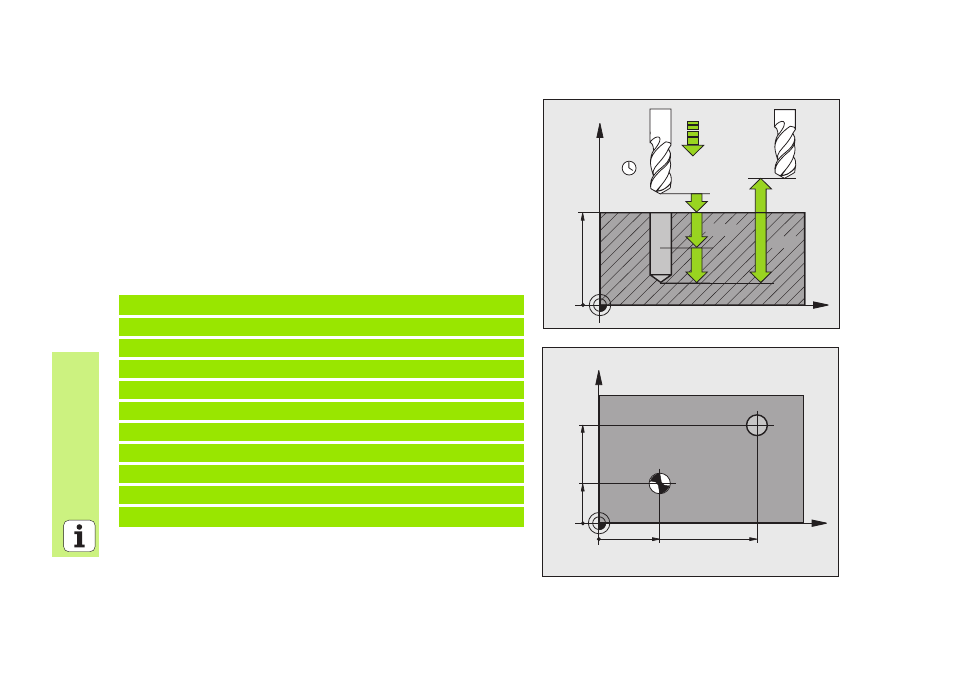

TALADRAR (ciclo 200)
 CYCL DEF: Seleccionar el ciclo 200 TALADRO
 Distancia de seguridad: Q200
 Profundidad: distancia entre la superficie de la pieza y la base del
taladro: Q201
 Avance al profundizar: Q206
 Profundidad de pasada: Q202
 Tiempo de espera arriba: Q210
 Coordenadas Superficie pieza: Q203
 2. Distancia de seguridad: Q204
 Tiempo de espera abajo: Q211
11 CYCL DEF 200 TALADRAR
Q200=2 ;DIST.-SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+20 ;COORDENADA SUPERFICIE
Q204=100 ;2A. DIST.DE SEGURIDAD
Q211=0.1 ;TIEMPO DE ESPERA ABAJO
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
