40
Programaci
ón libre de
contornos FK

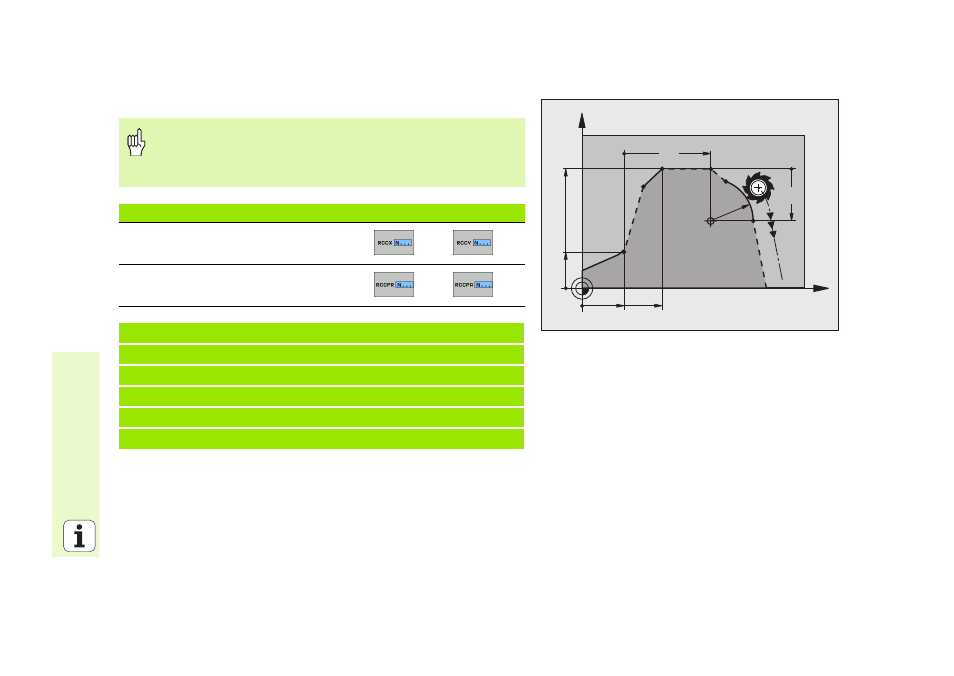

Referencia relativa a la frase N: punto central del círculo CC
Las coordenadas con una referencia relativa se programan
siempre en incremental. Adicionalmente se indica el nº de
frase de la trayectoria del contorno al que se desea hacer
referencia.
Datos conocidos Softkeys
Coordenadas cartesianas del punto
central del círculo referidas a la frase N
Coordenadas polares del punto central
del círculo referidas a la frase N
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
X
Y
18 10
35
10
R10
20
CC
15
