91
Ci
clos para la
traslaci
ón de
coorden
a
das

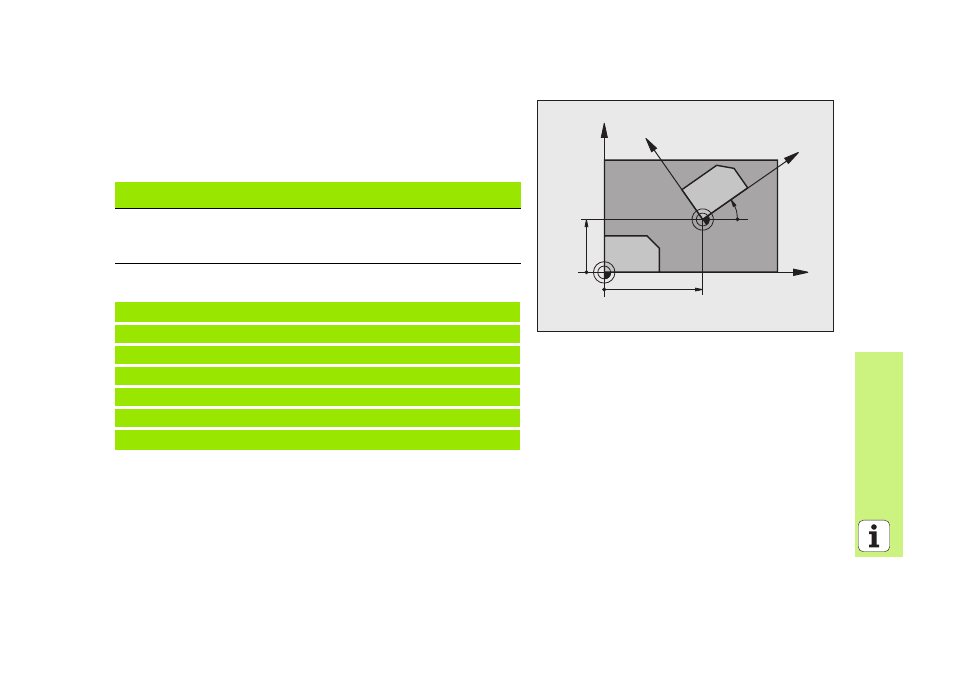

GIRO (ciclo 10)
CYCL DEF: seleccionar el ciclo 10 GIRO
Introducir el ángulo de giro:
Margen de introducción: -360° a +360°
Eje de referencia para el ángulo de giro
Anular GIRO: nueva definición del ciclo con ángulo de giro 0.
Plano de trabajo
Eje de referencia y dirección 0º
X/Y
Y/Z
Z/X
X
Y
Z
12 CALL LBL1
13 CYCL DEF 7.0 PUNTO CERO
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 GIRO
17 CYCL DEF 10.1 ROT+35
18 CALL LBL1
X
Y
60
40
35°
X
Y
