Figura de
puntos
Figura de puntos
Resumen

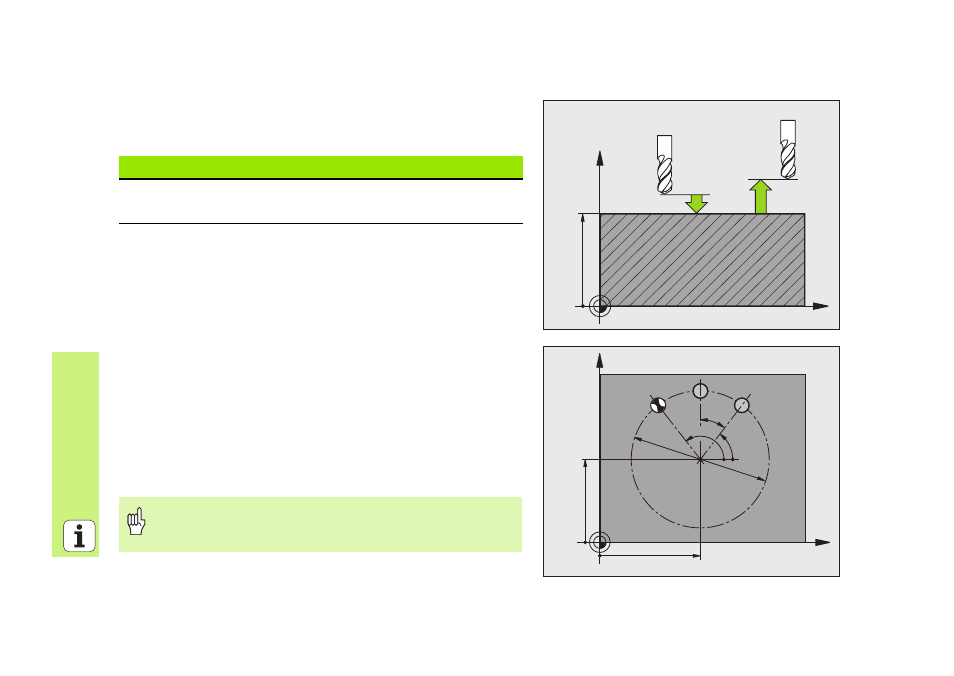

FIGURA DE PUNTOS SOBRE UN CIRCULO (ciclo 220)
 CYCL DEF: seleccionar el ciclo 220 FIGURA DE PUNTOS SOBRE CIRCULO
 Centro del 1er. eje: Q216
 Centro del 2º eje: Q217
 Diámetro del arco circular: Q244
 Ángulo de inicio: Q245
 Ángulo final: Q246
 Paso angular: Q247
 Número de mecanizados: Q241
 Distancia de seguridad: Q200
 Coordenadas Superficie pieza: Q203
 2. Distancia de seguridad: Q204
 Desplazamiento a la altura de seguridad: Q301
 Tipo de desplazamiento: Q365
Ciclos disponibles Página
220 FIGURA DE PUNTOS SOBRE CIRCULO 70
221 FIGURA DE PUNTOS SOBRE LINEAS 71
Con el ciclo 220 se pueden combinar los siguientes ciclos:
200, 201, 202, 203, 204, 205, 206, 207, 208, 209, 240, 251,
252, 253, 254, 256, 257, 262, 263, 264, 265, 267.
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
