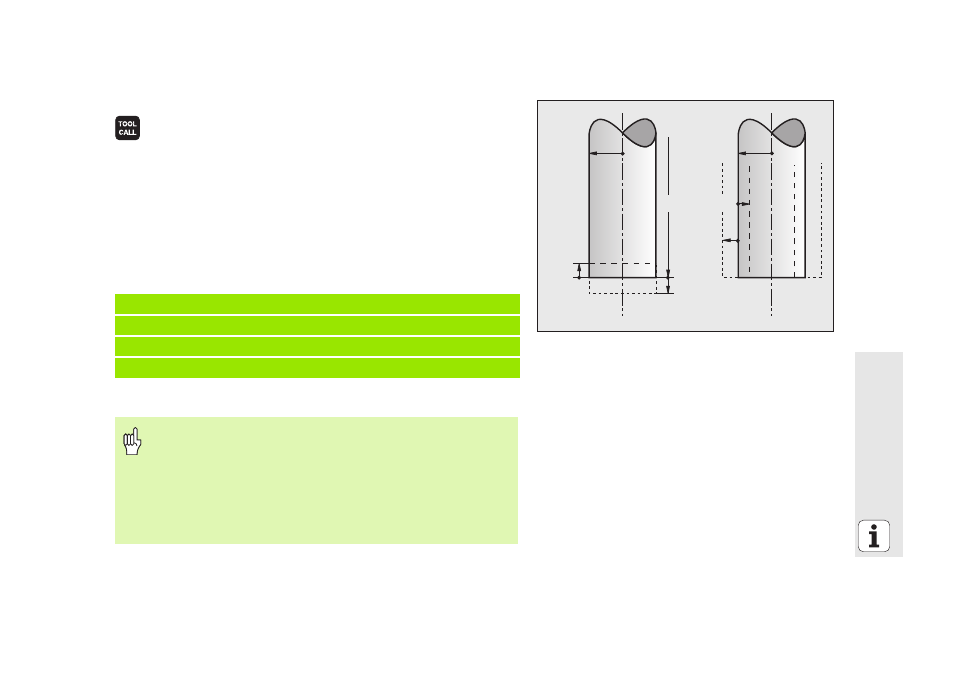

Llamada a los datos de la herramienta
 Número de la herramienta o nombre de la herramienta
 Eje de la hta. paralelo X/Y/Z : eje de la hta.
 Revoluciones del cabezal S
 Avance F
 Sobremedida de la longitud de la herramienta DL (p. ej.
desgaste)
 Sobremedida del radio de la herramienta DR (p. ej.
desgaste)
 Sobremedida del radio de la herramienta DR2 (p. ej.
desgaste)
Cambio de herramienta
3 TOOL DEF 6 L+7.5 R+3
4 TOOL CALL 6 Z S2000 F650 DL+1 DR+0.5 DR2+0.1
5 L Z+100 R0 FMAX
6 L X-10 Y-10 RO FMAX M6
„ ¡Prestar atención a posibles colisiones al aproximarse a la
posición de cambio de herramienta!
„ Determinar el sentido de giro del cabezal con la función M:
„ M3: marcha a derechas
„ M4: marcha a izquierdas
„ ¡Sobremedidas para el radio y la longitud de la herramienta
máximo ± 99.999 mm!
DR<0
DR>0
DL<0
R
DL>0
L
R
