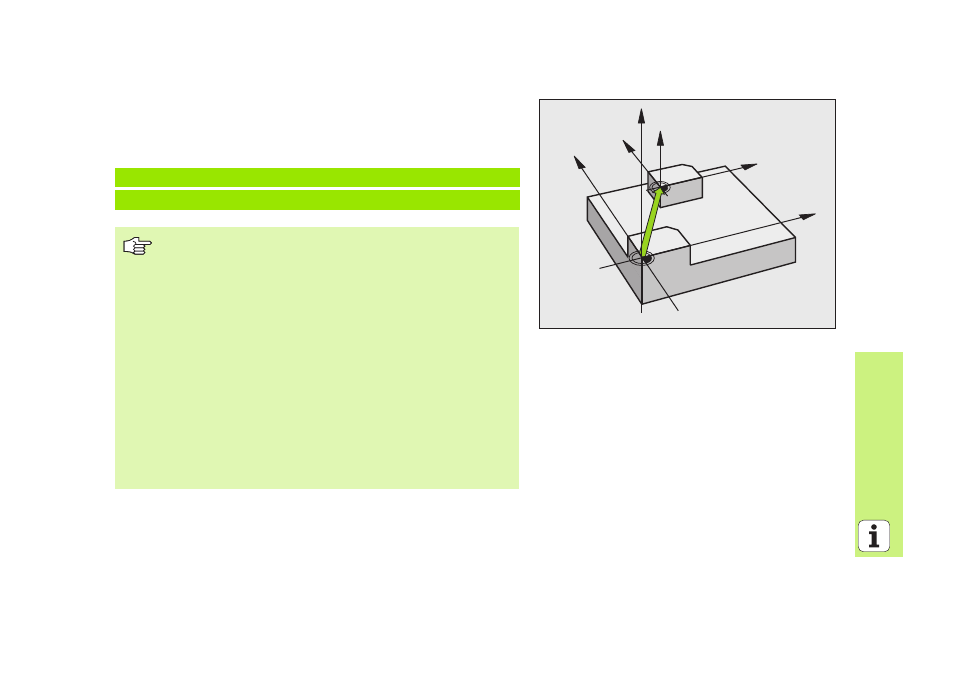

FIJACION DEL PUNTO DE REFERENCIA (ciclo 247)

CYCL DEF: seleccionar el ciclo 247 FIJACION DEL PUNTO DE REFERENCIA

Número para punto de referencia: Q339. Introducir el número del
nuevo punto de referencia de la tabla de presets

13 CYCL DEF 247 FIJAR PUNTO DE REFERENCIA

Q339=4

;NÚMERO DEL PUNTO REFERENCIA

Al activar un punto de referencia desde la tabla de presets, el
TNC anula todos los cálculos de coordenadas en curso que
fueron activados con los siguientes ciclos:

„

Ciclo 7, Desplazamiento punto cero

„

Ciclo 8, Espejo

„

Ciclo 10, Giro

„

Ciclo 11, Factor de escala

„

Ciclo 26, Factor de escala específico del eje

Sin embargo, el cálculo de coordenadas desde el ciclo 19
Inclinar plano de mecanizado permanece activo.

Cuando se active el número preset 0 (fila 0), activar entonces
el punto de referencia que se haya fijado por última vez en
modo manual.

En el modo de funcionamiento Test del programa no se
puede activar el ciclo 247.

Z

Z

X

X

Y

Y
