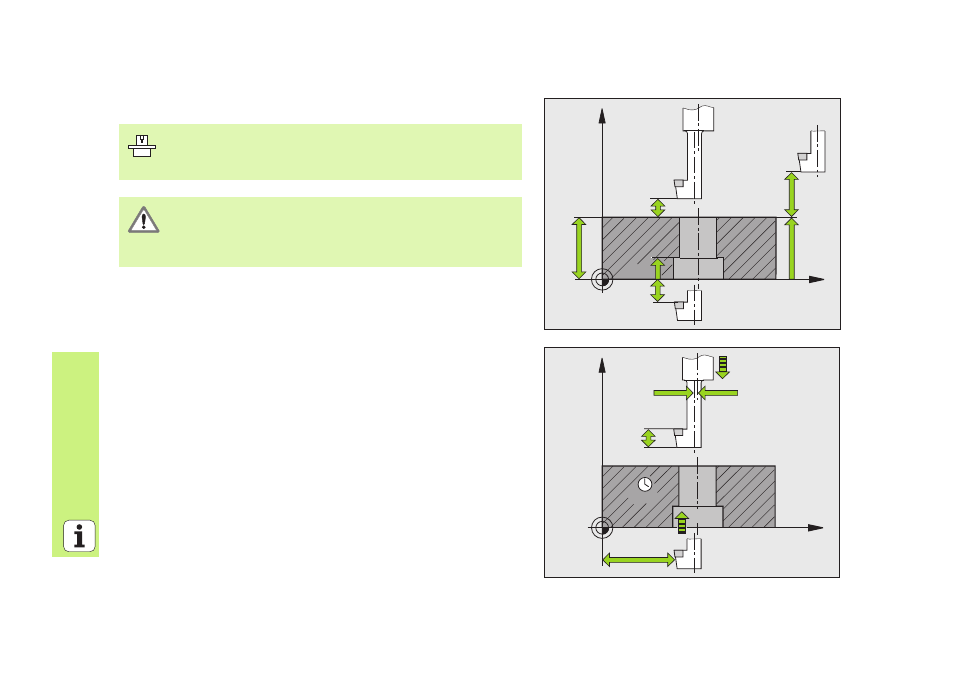

REBAJE INVERSO (ciclo 204)
CYCL DEF: seleccionar el ciclo 204 REBAJE INVERSO
Distancia de seguridad: Q200
Profundidad de rebaje: Q249
Grosor de la pieza: Q250
Medida excéntrica: Q251
Altura de corte: Q252
Avance para posicionamiento previo: Q253
Avance de rebaje: Q254
Tiempo de espera en la base de rebaje: Q255
Coordenadas Superficie pieza: Q203
2. Distancia de seguridad: Q204
Dirección de libre desplazamiento (0/1/2/3/4): Q214
Ángulo para la orientación del cabezal: Q336
¡El constructor prepara la máquina y el TNC para el ciclo
REBAJE INVERSO!
¡El mecanizado se realiza con el cabezal controlado!
¡Peligro de colisión! ¡Seleccionar la dirección de libre
desplazamiento para que la herramienta se retire de la
base del taladro!
¡Emplear el ciclo sólo con barra portaherramientas inversa!
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
