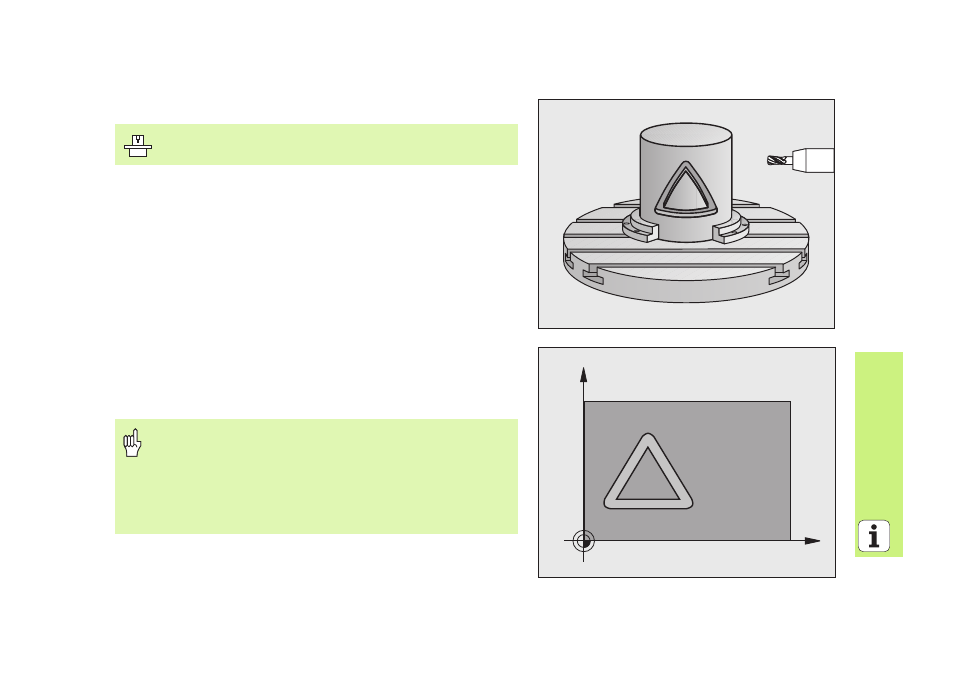

SUPERFICIE CILINDRICA (ciclo 27, opción de software 1)
Con el ciclo 27 SUPERFICIE CILINDRICA se puede realizar en un cilindro,
el desarrollo del contorno definido de dicho cilindro.
Definir el contorno en un subprograma y determinarlo a través del ciclo
14 CONTORNO
CYCL DEF: seleccionar el ciclo 27 SUPERFICIE CILINDRICA
Profundidad de fresado: Q1
Sobremedida de acabado lateral: Q3
Distancia de seguridad: Q6 Distancia entre la herramienta y la
superficie cilíndrica
Profundidad de pasada: Q10
Avance al profundizar: Q11
Avance de fresado: Q12
Radio del cilindro: Q16. Radio del cilindro
Tipo de cota: Q17 Grado = 0, mm/pulg = 1
¡El constructor prepara la máquina y el TNC para el ciclo 27
SUPERFICIE CILINDRICA
!
¡La pieza debe ajustarse y centrarse!
¡El eje de la herramienta debe estar perpendicular al eje de
la mesa giratoria!
¡El ciclo 14 CONTORNO sólo puede contener un número de
label!
¡El subprograma puede contener aprox. 1024 tramos
rectos!
C
Z
