Procesar datos DXF (Opción de software)

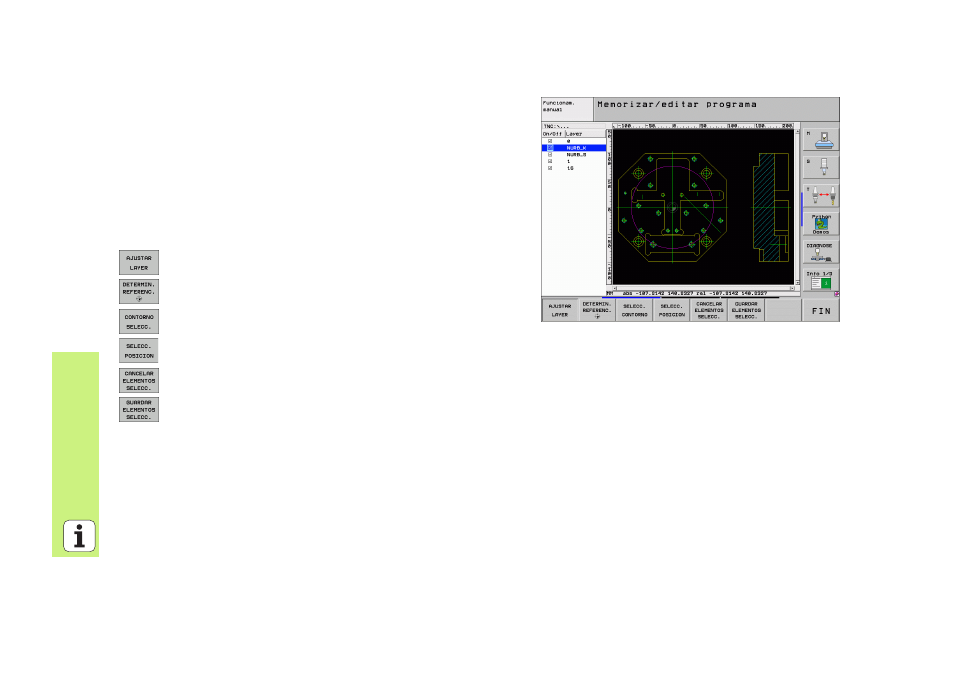

Desde un sistema de CAD se pueden enviar ficheros DXF directamente
al TNC, a fin de extraer contornos o posiciones de mecanizado y luego
memorizarlos como programas de diálogo en lenguaje HEIDENHAIN o
bien como ficheros de puntos.
Los programas en lenguaje HEIDENHAIN obtenidos en la selección de
contorno también pueden ser ejecutados con controles numéricos
antiguos TNC, ya que los programas de contorno sólo contienen frases L
y CC/CP.
Mostrar u omitir el layer DXF para visualizar solamente los
valores del plano esenciales
Desplazar el punto cero del plano del fichero DXF a una
posición razonable en la pieza
Activar el modo Selección de un contorno. Partes de
contorno: es posible acortar o alargar contornos
Activar el modo Selección de posiciones de mecanizado.
Aceptar las posiciones haciendo clic con el ratón
Anular de nuevo los contornos o posiciones ya
seleccionados
Memorizar los contornos o posiciones seleccionados en un
fichero separado
