10
N
o
ciones básic
a
s

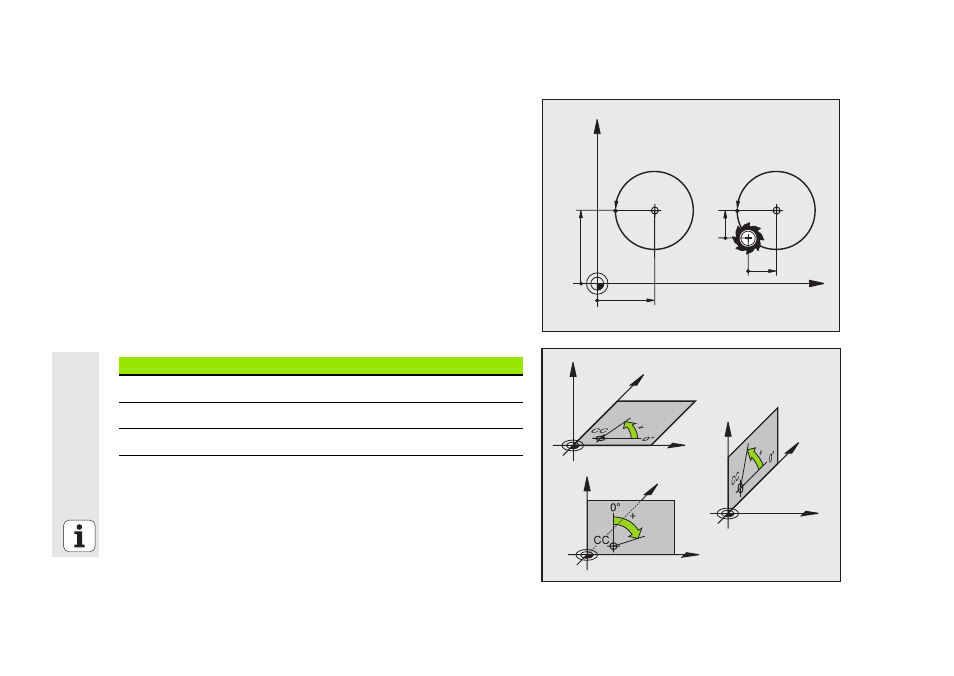

Punto central del círculo y polo: CC
Se introduce el punto central del círculo CC, para poder programar
movimientos circulares con la función C (véase pág. 26). CC se utiliza
también como polo para la indicación de cotas en coordenadas polares.
CC se determina en coordenadas cartesianas.
Un punto central del círculo o polo CC determinado en coordenadas
absolutas, se refiere siempre al punto de referencia de la pieza.
Un punto central del círculo o polo CC en incremental, se refiere siempre
a la última posición programada de la herramienta.
Eje de referencia angular
Los ángulos - p. ej. ángulo en coordenadas polares PA y ángulo de giro ROT
- se refieren al eje de referencia.
X
Y
CC
CCX
CCY
CC
ICCX
ICCY
X
Z Y
X
Z
Y
X
Z
Y
Plano de trabajo Eje de referencia y dirección 0º
X/Y +X
Y/Z +Y
Z/X +Z
