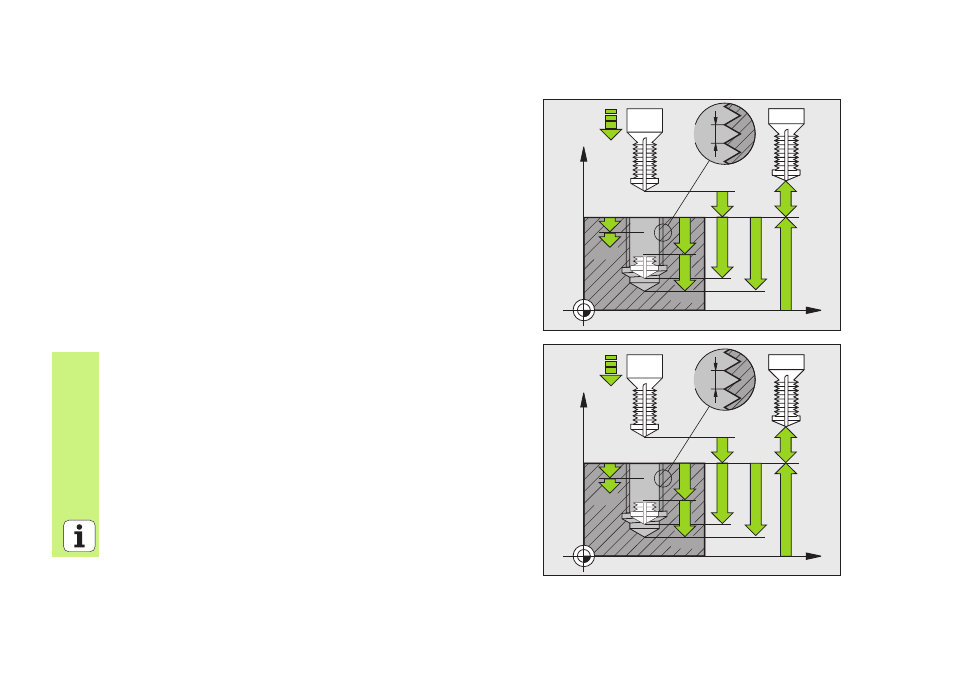

FRESADO DE ROSCA EN TALADRO (ciclo 264)
 Posicionamiento previo en el centro del taladro con R0
 CYCL DEF: seleccionar el ciclo 264 FRESADO DE ROSCA EN TALADRO
 Diámetro nominal de la rosca: Q335
 Paso de rosca: Q239
El signo determina si el roscado es a derechas o a izquierdas:
Rosca a derechas: +
Rosca a izquierdas: -
 Profundidad de roscado: distancia entre la superficie de la pieza y el
final de la rosca: Q201
 Profundidad de taladrado: distancia entre la superficie de la pieza y la
base del taladro: Q356
 Avance para posicionamiento previo: Q253
 Tipo de fresado: Q351
Marcha síncrona: +1
A contramarcha: -1
 Profundidad de pasada: Q202
 Parada previa arriba: Q258
 Profundidad de taladro hasta rotura de viruta: Q257
 Retroceso en rotura de viruta: Q256
 Tiempo de espera abajo: Q211
 Profundidad de introducción en la superficie: Q358
 Desviación al profundizar en la superficie: Q359
 Distancia de seguridad: Q200
 Coordenadas Superficie pieza: Q203
 2. Distancia de seguridad: Q204
 Avance al profundizar: Q206
 Avance de fresado: Q207
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
