Cajeras,
islas y ranuras

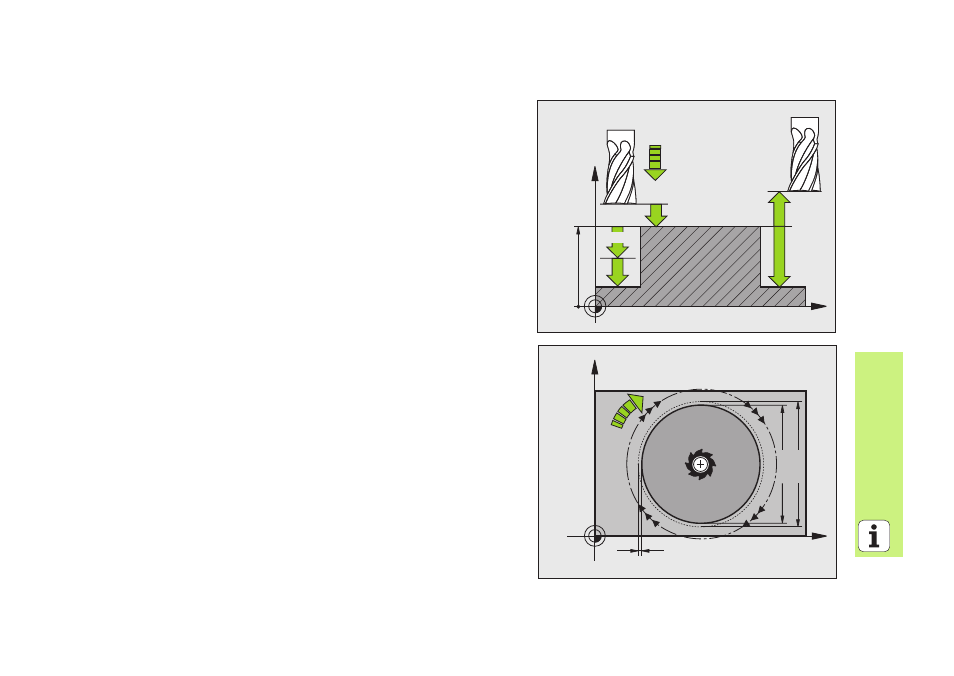

ISLA CIRCULAR (ciclo 257)
 CYCL DEF: seleccionar el ciclo 257 ISLA CIRCULAR
 Diámetro de la pieza acabada: Q223
 Diámetro de la pieza en bruto: Q222
„ Sobremedida de acabado lateral: Q368
 Avance de fresado: Q207
 Tipo de fresado: Q351 Marcha sincronizada: +1, a contramarcha: -1
 Profundidad: distancia entre la superficie de la pieza y la base de la
isla: Q201
 Profundidad de pasada: Q202
 Avance al profundizar: Q206
 Distancia de seguridad: Q200
 Coordenadas Superficie pieza: Q203
 2. Distancia de seguridad: Q204
 Factor de solapamiento de la trayectoria: Q370
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q207
Q222
Q368
