HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manual (Página 11)

11
N
o
ciones básic
a
s

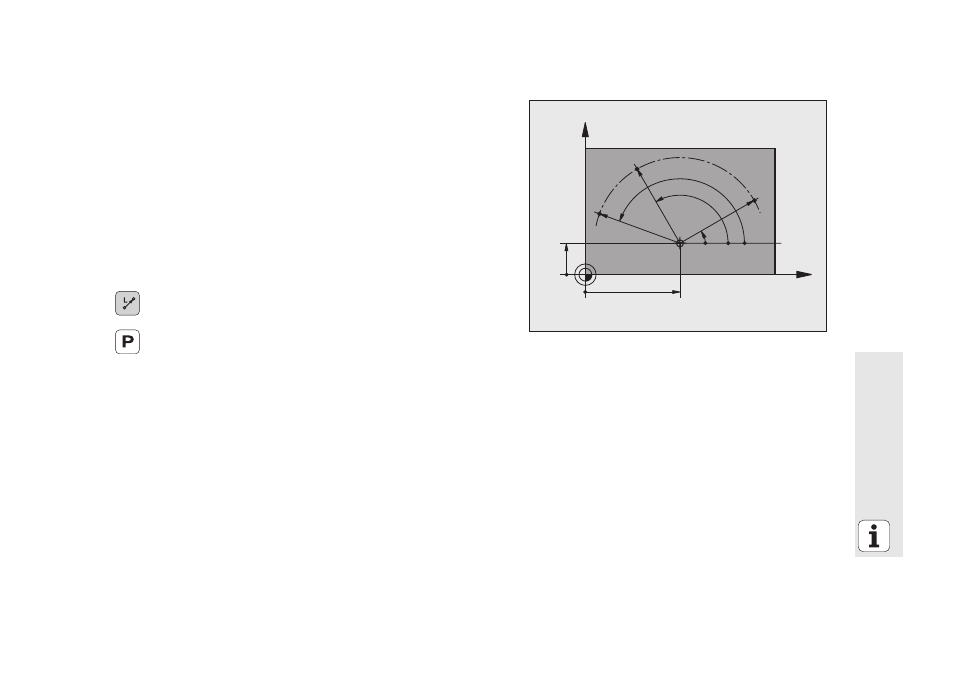

Coordenadas polares
La indicación de medidas en coordenas polares se refiere al polo CC. Una
posición en el plano de trabajo se determina mediante:
„ Radio en coordenadas polares PR = distancia de la posición al polo CC
„ Ángulo en coordenadas polares PA = ángulo entre el eje de referencia
angular y la recta CC - PR
Indicación de cotas incremetales
La indicación de cotas incrementales en coordenadas polares se refiere
siempre a la última posición programada.
Programación de coordenadas polares
 Seleccionar la trayectoria
 Pulsar la tecla P
 Contestar las preguntas de diálogo
X
Y
0°
30
10
CC
PR
PA
1
PA
2
PR
PR
PA
3
