31
Programaci
ón libre de
contornos FK

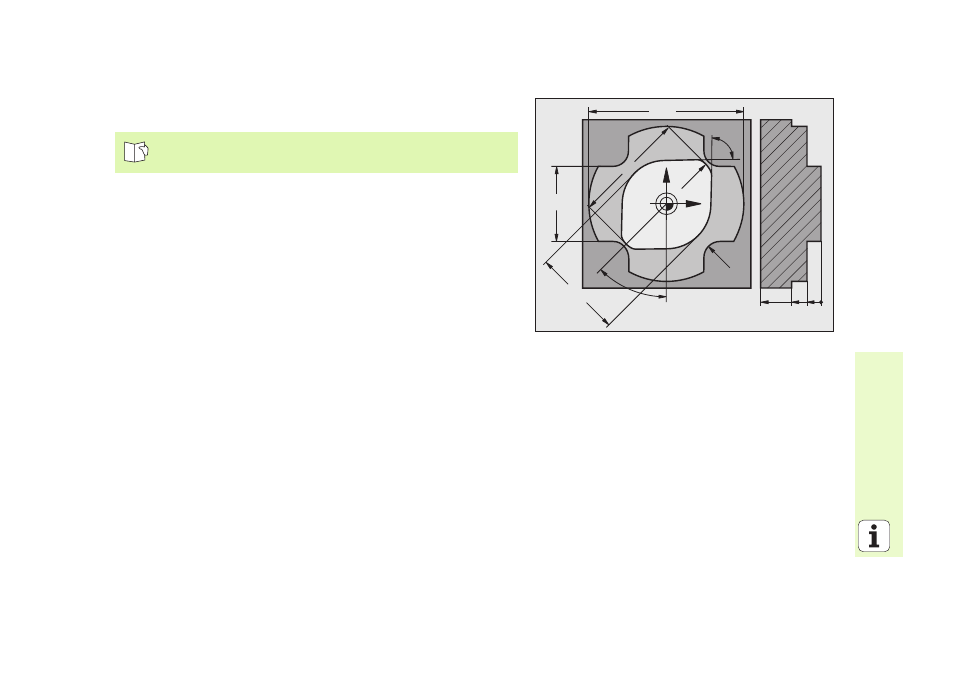

Programación libre de contornos FK
En el caso de que en el plano de la pieza falten las coordenadas del punto
final o no existan indicaciones que se puedan introducir a través de las
teclas grises de los tipos de trayectoria, se pasará a la "Programación libre
de contornos FK".
Indicaciones posibles de los elementos del contorno:
„ Coordenadas conocidas del punto final
„ Puntos auxiliares sobre el elemento del contorno
„ Puntos auxiliares en la proximidad del elemento del contorno
„ Referencia respecto a otro elemento del contorno
„ Indicaciones sobre la dirección (ángulo) / posición
„ Indicaciones sobre el desarrollo del contorno
Aprovechar correctamente la programación FK:
„ Todos los elementos del contorno deben estar en el plano de
mecanizado
„ Introducir todos los datos disponibles sobre un elemento del contorno
„ Al mezclar frases convencionales y frases FK deberá estar determinada
cada sección programada con FK. Sólo entonces el TNC permite la
introducción de funciones de trayectoria convencionales.
Véase "Movimientos de trayectoria - Programación libre de
contornos FK"
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
