HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manual (Página 39)

39
Programaci
ón libre de
contornos FK

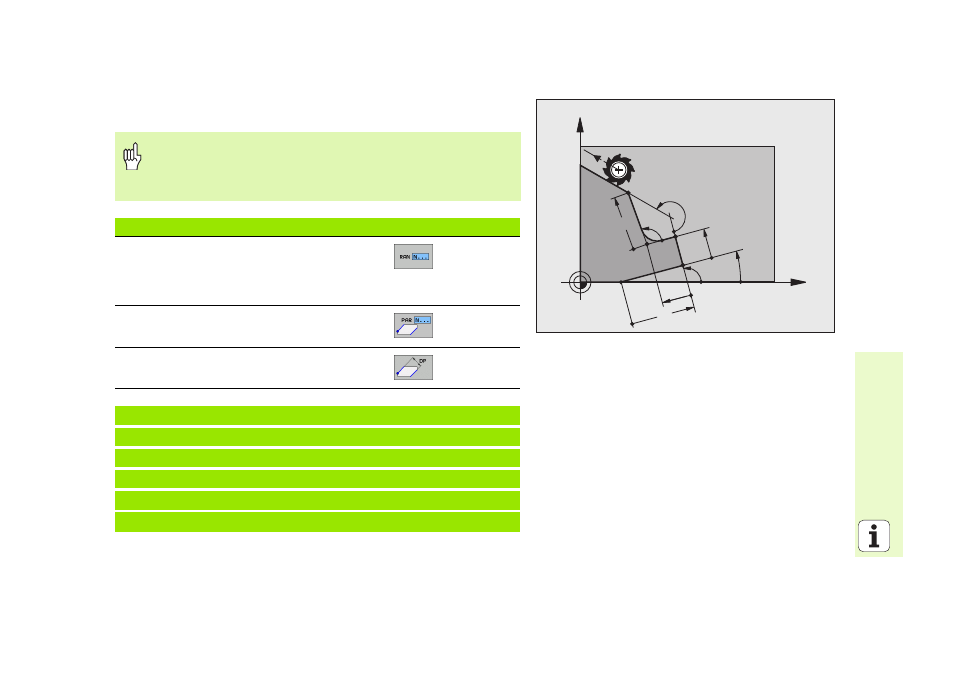

Referencia relativa a una frase N: dirección y distancia del elemento
del contorno
Las coordenadas con una referencia relativa se programan
siempre en incremental. Adicionalmente se indica el nº de
frase de la trayectoria del contorno al que se desea hacer
referencia.
Datos conocidos Softkeys
El ángulo entre la recta y otro elemento del
contorno, o bien entre la tangente de
entrada del arco del círculo y otro elemento
del contorno
Recta paralela a otro elemento del contorno
Distancia de las rectas a la trayectoria del
contorno paralelo
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
