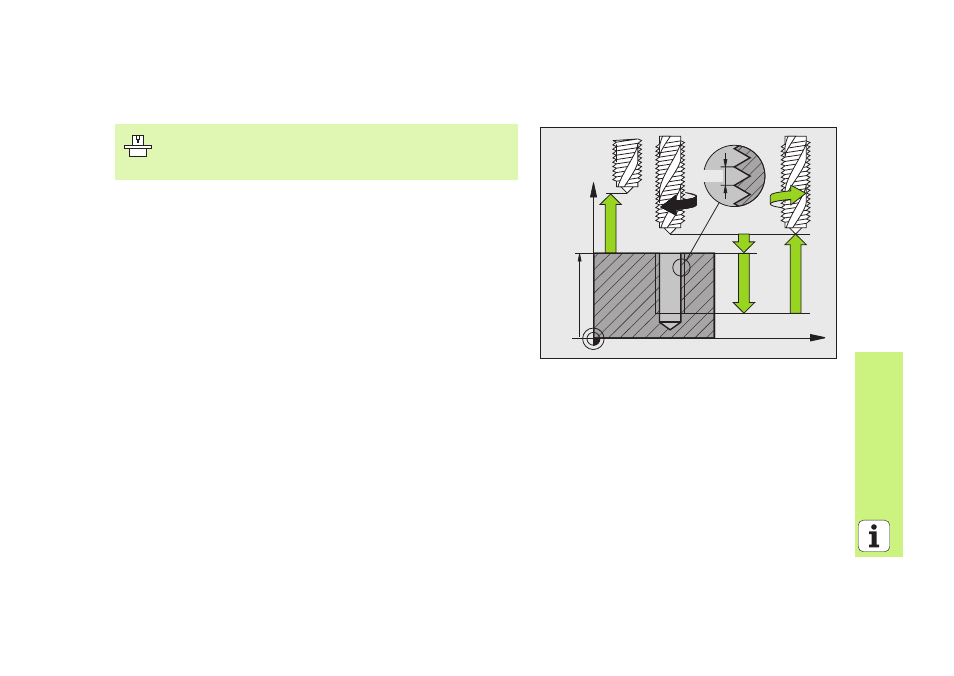

ROSCADO CON ARRANQUE DE VIRUTA (ciclo 209)
 CYCL DEF: seleccionar el ciclo 209 ROSCADO CON ARRANQUE DE VIRUTA
 Distancia de seguridad: Q200
 Profundidad de taladro: longitud de la rosca = distancia entre la
superficie de la pieza y el final de la rosca: Q201
 Paso de rosca: Q239
El signo determina si el roscado es a derechas o a izquierdas:
Rosca a derechas: +
Rosca a izquierdas: -
 Coordenadas Superficie pieza: Q203
 2. Distancia de seguridad: Q204
 Profundidad de taladro hasta rotura de viruta: Q257
 Retroceso en rotura de viruta: Q256
 Ángulo para la orientación del cabezal: Q336
 Factor de variación de velocidad de retroceso: Q403
„ ¡El constructor de la máquina prepara la máquina y el TNC
para poder utilizar el roscado!
„ ¡El mecanizado se realiza con el cabezal controlado!
Z
X
Q203
Q204
Q200
Q201
Q239
