38
Programaci
ón libre de
contornos FK

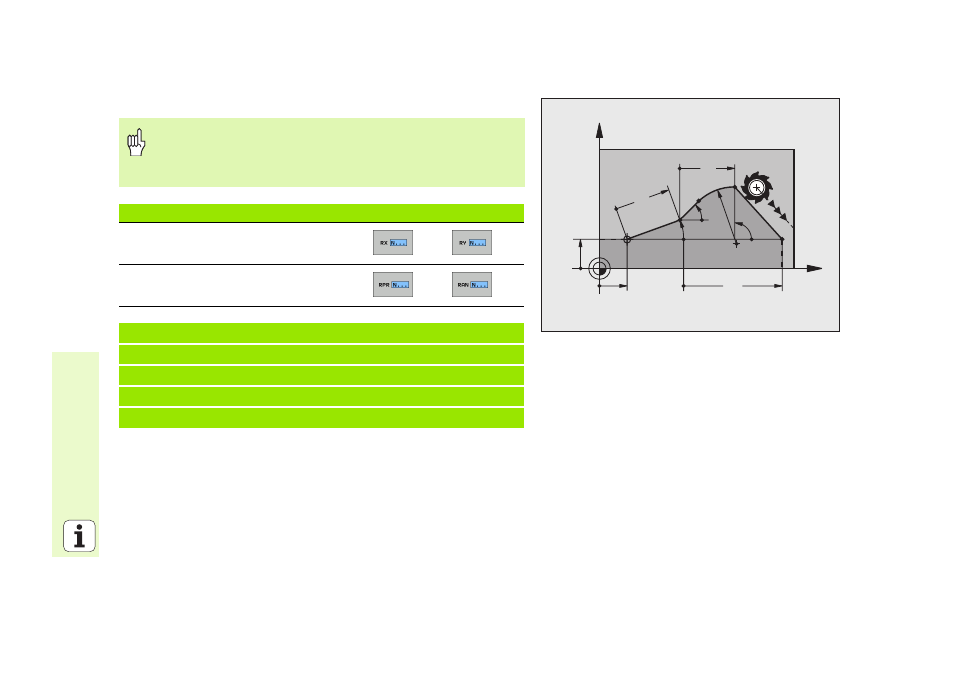

Referencia relativa a una frase N: Coordenadas del punto final
Las coordenadas con una referencia relativa se programan
siempre en incremental. Adicionalmente se indica el nº de
frase de la trayectoria del contorno al que se desea hacer
referencia.
Datos conocidos Softkeys
Coordenadas cartesianas referidas a
una frase N
Coordenadas polares referidas a una
frase N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
