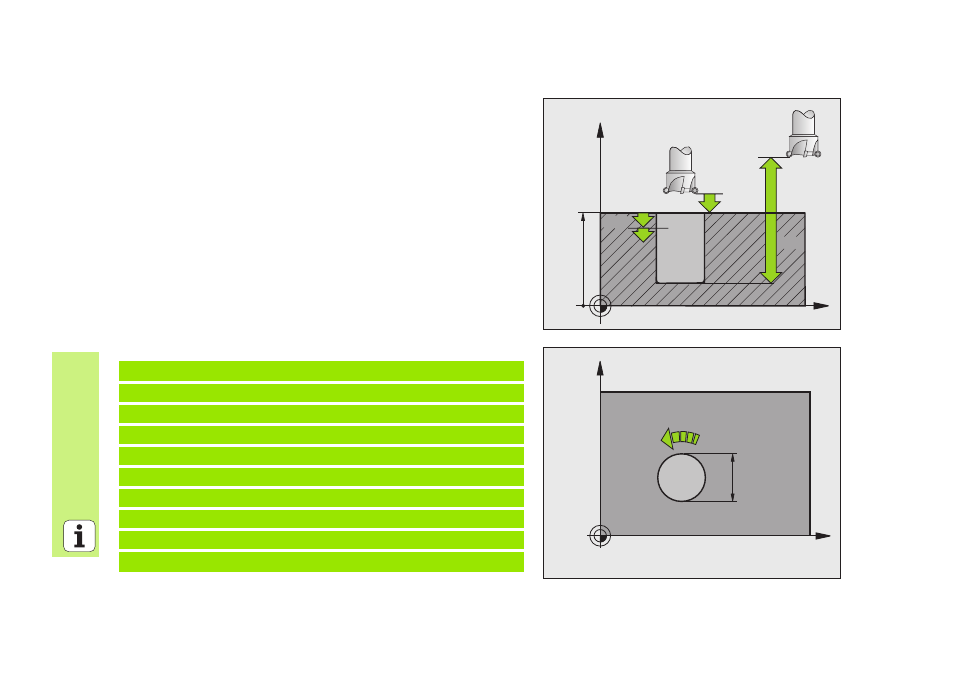

FRESADO DE TALADRO (ciclo 208)
Posicionamiento previo en el centro del taladro con R0
CYCL DEF: seleccionar el ciclo 208 FRESADO DE TALADRO
Distancia de seguridad: Q200
Profundidad: distancia entre la superficie de la pieza y la base del
taladro: Q201
Avance al profundizar: Q206
Profundización por cada hélice: Q334
Coordenadas Superficie pieza: Q203
2. Distancia de seguridad: Q204
Diámetro nominal del taladro: Q335
Diámetro de pretaladrado: Q342
Tipo de fresado: Q351
Marcha síncrona: +1
A contramarcha: -1
12 CYCL DEF 208 FRESADO DE TALADRO
Q200=2
;DIST.-SEGURIDAD
Q201=-80
;PROFUNDIDAD
Q206=150
;AVANCE AL PROFUNDIZAR
Q334=1.5
;PROFUNDIDAD DE PASO
Q203=+100
;COORDENADA SUPERFICIE
Q204=50
;2A. DIST.DE SEGURIDAD
Q335=25
;DIÁMETRO NOMINAL
Q342=0
;DIÁMETRO PRETALADRADO
Q351=0
;TIPO DE FRESADO
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
