37
Programaci
ón libre de
contornos FK

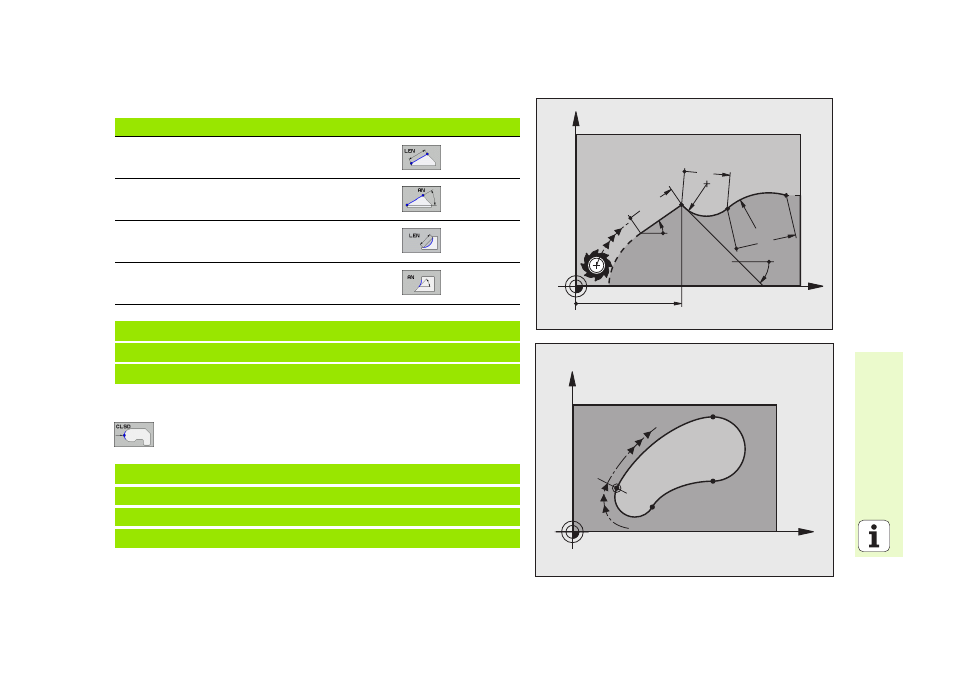

Dirección y longitud del elemento del contorno
Denominación de un contorno cerrado
Datos conocidos Softkeys
Longitud de las rectas
Pendiente de las rectas
Longitud LEN de la cuerda del segmento del
arco de círculo
Ángulo de entrada AN a la tangente de entrada
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 A-45
29 FCT DR- R15 LEN 15
Principio del contorno: CLSD+
Final del contorno: CLSD–
12 L X+5 Y+35 RL F500 M3
13 FC DR- R15 CLSD+ CCX+20 CCY+35
...
17 FCT DR- R+15 CLSD-
X
Y
25
35°
12.5
45°
15
R6
10
R1
5
X
Y
CLSD+
CLSD–
