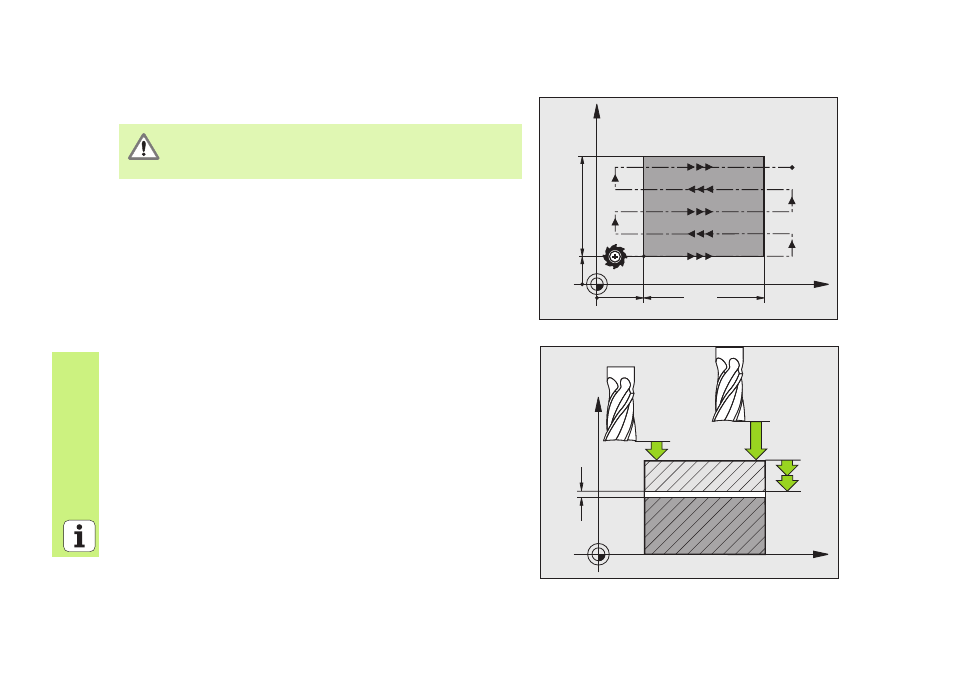

FRESADO PLANO (ciclo 232)
 CYCL DEF: seleccionar el ciclo 232 FRESADO PLANO
 Estrategia de mecanización: Q389
 Punto inicial 1er. eje: Q225
 Punto inicial 2º eje: Q226
 Punto inicial 3er. eje: Q227
 Punto final 3er. eje: Q386
 1. Longitud lateral: Q218
 2. Longitud lateral: Q219
 Máxima profundidad de pasada: Q202
 Sobremedida de acabado en profundidad: Q369
 Máximo factor de solapamiento de la trayectoria: Q370
 Avance de fresado: Q207
 Avance de acabado: Q385
 Avance para posicionamiento previo: Q253
 Distancia de seguridad: Q200
 Distancia de seguridad lateral: Q357
 2ª distancia de seguridad: Q204
2. ¡Introducir la segunda distancia de seguridad Q204 de
forma que no se produzca ninguna colisión con la pieza o la
sujeción!
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q202
Q200
Q204
Q369
