90
Ci
clos para la
traslaci
ón de
coorden
a
das

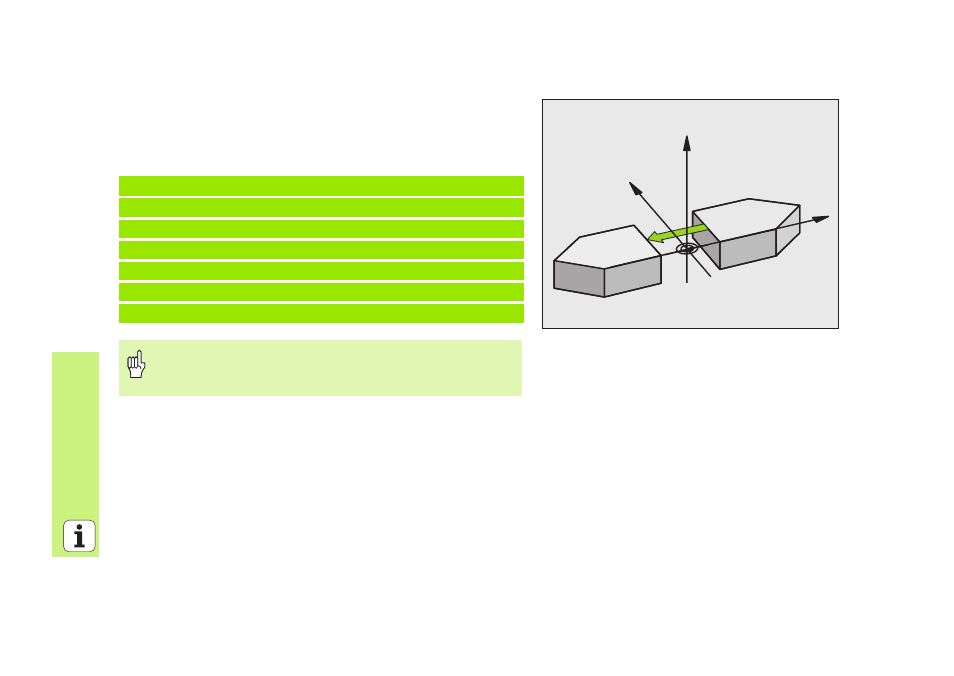

ESPEJO (ciclo 8)
CYCL DEF: seleccionar el ciclo 8 ESPEJO
Introducir el eje reflejado: X o Y o bien X e Y
Anular ESPEJO: nueva definición del ciclo con NO ENT.
15 CALL LBL1
16 CYCL DEF 7.0 PUNTO CERO
17 CYCL DEF 7.1 X+60
18 CYCL DEF 7.2 Y+40
19 CYCL DEF 8.0 ESPEJO
20 CYCL DEF 8.1 Y
21 CALL LBL1
¡El eje de la herramienta no puede reflejarse!
¡El ciclo siempre realiza el espejo del contorno original
(este ejemplo está memorizado en el subprograma LBL 1)!
Y
X
Z
