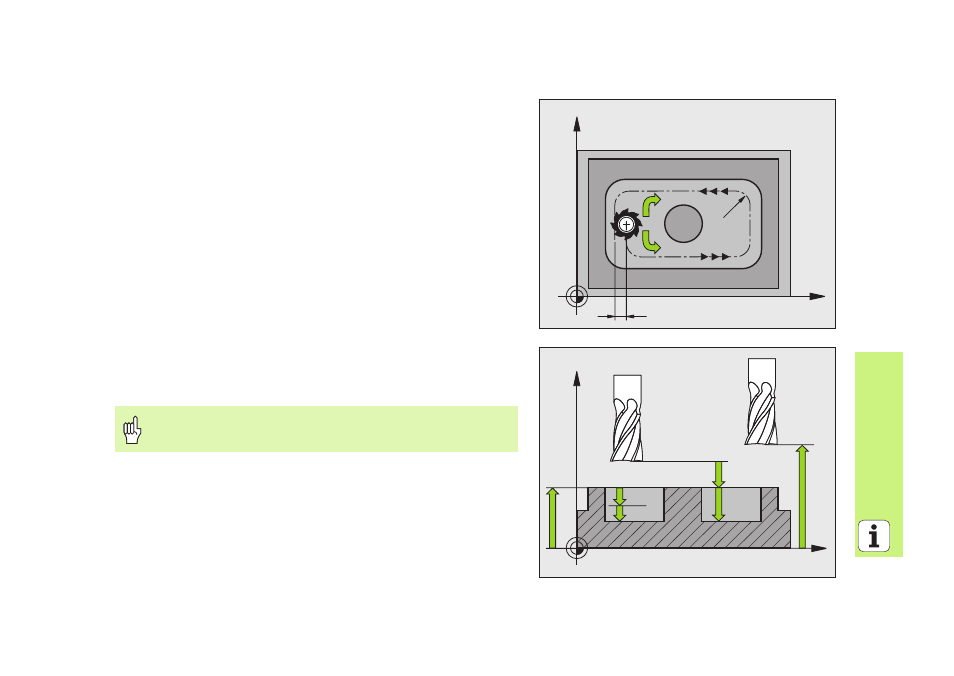

DATOS DEL CONTORNO (ciclo 20)
En el ciclo 20 DATOS DEL CONTORNO se determinan los datos del
mecanizado para los ciclos 21 a 24.
CYCL DEF: seleccionar el ciclo 20 DATOS DEL CONTORNO
Profundidad de fresado: distancia superficie de la pieza - base de la
cajera: Q1
Factor de solapamiento de la trayectoria: Q2
Sobremedida de acabado lateral: Q3
Sobremedida de acabado en profundidad: Q4
Coordenadas Superficie pieza: coordenadas de la superficie de la
pieza referidas al punto cero actual: Q5
Distancia de seguridad: distancia herramienta - superficie pieza: Q6
Altura de seguridad: altura a la que no se puede producir una colisión
con la pieza: Q7
Radio de redondeo interior: radio de redondeo de la trayectoria del
punto central de la herramienta en las esquinas interiores: Q8
Sentido de giro: Q9: en sentido horario Q9 = -1, en sentido antihorario
Q9 = +1
¡El ciclo 20 DATOS DEL CONTORNO actúa desde su definición!
