(2) Ensamble los componentes

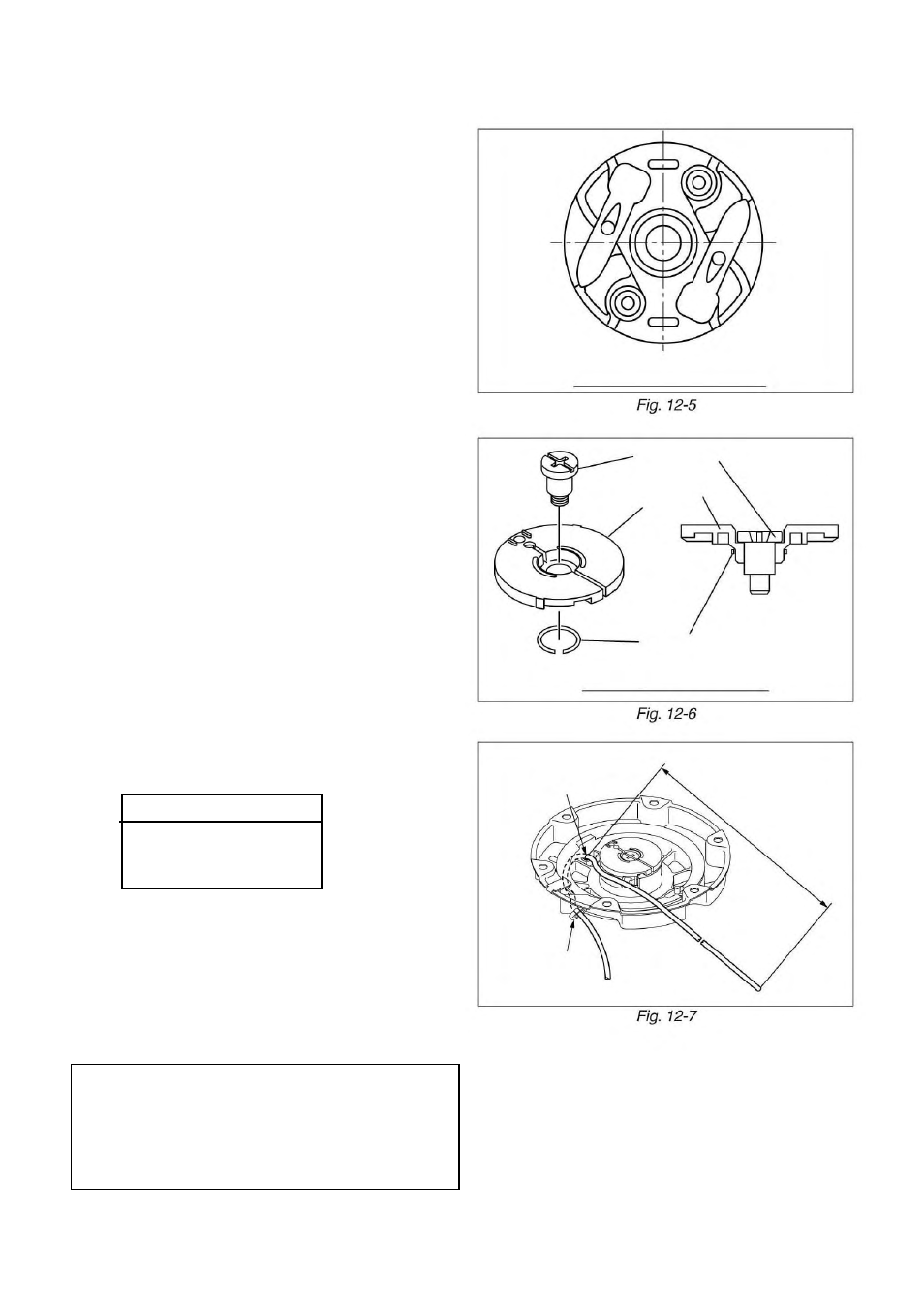

1- Ensamble el trinquete en la polea. (Figura
12-5)
2- Coloque el ensamblaje de la placa del trin-
quete, con cuidado de no mover el trinque-
te. (Figura 12-6)
(3) Apriete el tornillo tope.
1- Sostenga con la mano ligeramente la placa
del trinquete para que no se mueva y a con-
tinuación apriete el tornillo tope.
Par de torsión (M6)
5,5 N · m
(55 kgf · cm)
(4,0 pies ·libra)
(4) Tense el muelle de la polea
-1: Agarre la carcasa y enrosque la polea 6
veces en la dirección contraria a las agujas
del reloj.
-2: Fije la polea para que el orificio de la cuer-
da en la polea se alinee con la guía de la
cuerda. (Figura 12-7)
NOTA:
La fuerza del muelle alcanza su valor máximo
cuando la polea está totalmente enroscada.
Tenga cuidado de que no se le caiga o de que
afloje la presión sobre ella de repente.
62
EL TRINQUETE SE MANTIENE
EN LA POSICIÓN DE CERRADO
ENSAMBLAJE PARCIAL DE
LA PLACA DEL TRINQUETE
ORIFICIO DE LA CUERDA
EN LA POLEA
AP
RO
X.
20
0 M
M
DE
SD
E L
A P
O
LE
A
GUÍA DE
LA CUERDA
TORNILLO TOPE
MUELLE DE FRICCIÓN
PLACA DEL
TRINQUETE
