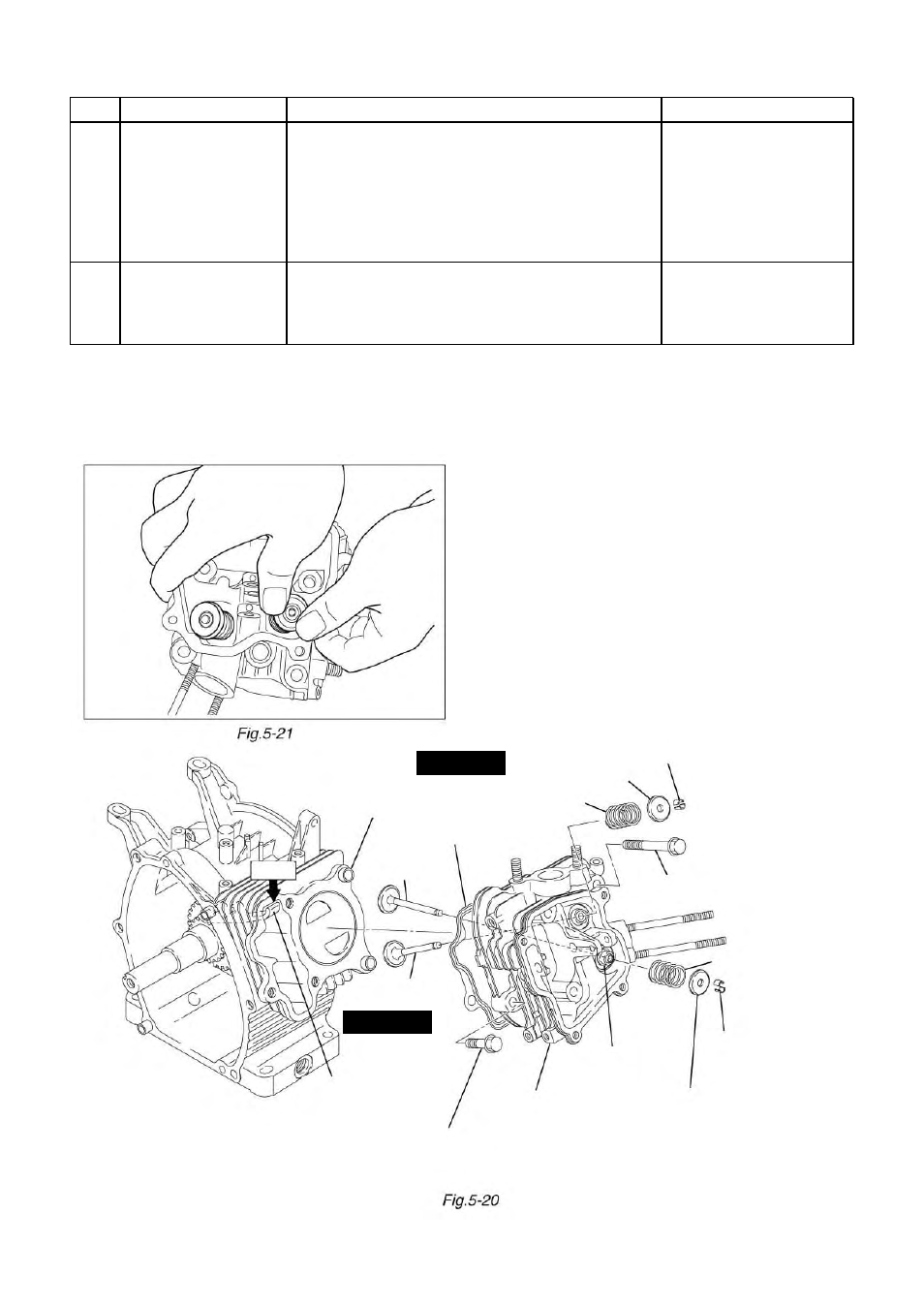

Herramientas Paso Pieza extraída Procedimientos y comentarios
23 Culata,
guía de cadena
24 Válvulas de admisión
y escape
(1) Extraiga la culata del cárter.
(2) Extraiga la junta de la culata de la culata. Tenga
cuidado de no extraviar los tapones del tubo.
(3) Extraiga la guía de la cadena de la parte supe-
rior del cárter.
(Si la guía se extrae desde la parte interior del
cárter, puede estropearse.)
(1) Extraiga la válvula colectora del retén del mue-
lle. (Véase la figura 5-21)
(2) Extraiga las válvulas de admisión y de escape.
Llave de vaso de 12mm
M8 x 68mm: 4 piezas
M8 x 35: 1 pieza
PASO 23
26
PASO 24
VÁLVULA COLECTORA
RETÉN DEL MUELLE
MUELLE
TORNILLO M8 X 68: 4 PIEZAS
TOPE
VÁLVULA COLECTORA
SELLO DE VÁSTAGO
TORNILLO M8 X 35: 1 PIEZA
(Este tornillo es el mismo tornillo
que el de la tapa del cárter.)
CULATA
Empujar
MUELLE DE VÁLVULA
TAPÓN DEL TUBO
JUNTA
VÁLVULA
ADMISIÓN
VÁLVULA
ESCAPE
GUÍA DE LA
CADENA
