Herramientas Paso Pieza extraída Procedimientos y comentarios
27 Cigüeñal
28 Sensor de aceite
(opcional)

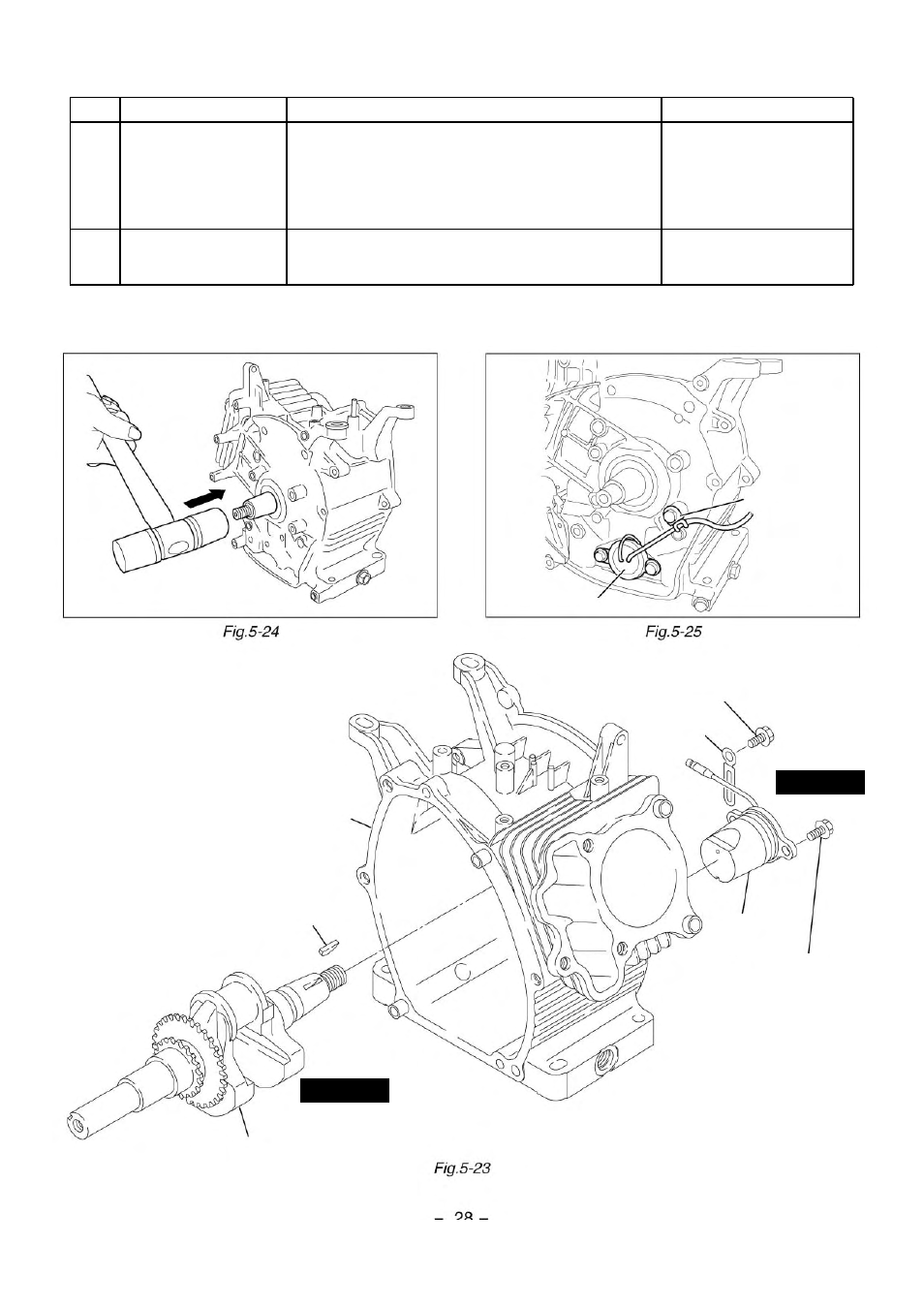

(1) Extraiga la chaveta (para la magneto del volante).
(2) Extraiga el cigüeñal del cárter golpeándolo en el
lado de la magneto con un martillo de plástico,
con cuidado de no dañar el retén del aceite
(Véase figura 5-24).
(1) Extraiga la abrazadera. (Véase figura 5-25).
(2) Extraiga el sensor de aceite del cárter.
Martillo de plástico
M6 x12mm: 1 pieza
M6 x 16mm: 2 piezas
PASO 28
PASO 27
ABRAZADERA
28
ABRAZADERA
CÁRTER
CHAVETA
SENSOR DE ACEITE
CIGÜEÑAL
SENSOR
DE ACEITE
TORNILLO M6 X 16: 2 PZS
TORNILLO M6 X 12: 1 PZ
