Herramientas Paso Pieza extraída Procedimientos y comentarios
7 Depósito del com-
bustible
8 Silenciador, Protector
del escape
(1) Drene el combustible desde el drenaje del car-
burador.
(2) Extraiga los tornillos y tuercas soporte del depó-
sito de combustible del cárter.
(3) Desconecte el tubo de combustible del carbura-
dor. (Véase la figura 5-6)
(4) Extraiga el depósito del combustible del cárter.
(1) Extraiga el protector del escape del silenciador
(2) Quite el silenciador de la culata. Tenga cuidado
de no extraviar la junta.
• Tenga cuidado de no cortarse la mano con la
junta del silenciador.
• Selle la lumbrera de escape con cinta adhesiva
o tápela con un paño para evitar que las tuercas
u otros objetos se caigan dentro.
Llave inglesa o llave de
tubo de 10 (12) mm.
Tuerca M6: 2 piezas
(Modelos EX13, 17 y 21)
Tuerca M8: 2 piezas
(Modelo EX27)
M6 x 25 mm: 1 pieza
(Modelos EX13, 17 y 21)
M8 x 25 mm: 2 piezas
(Modelo EX27)
Llave de vaso de 12 mm.
Llave de vaso o llave
inglesa de 10 mm.
Tornillo macho M6: 2 pzs.
M6 x 8mm: 1 pieza
Tuerca M8: 2 piezas
M8 x 12mm: 1 pieza

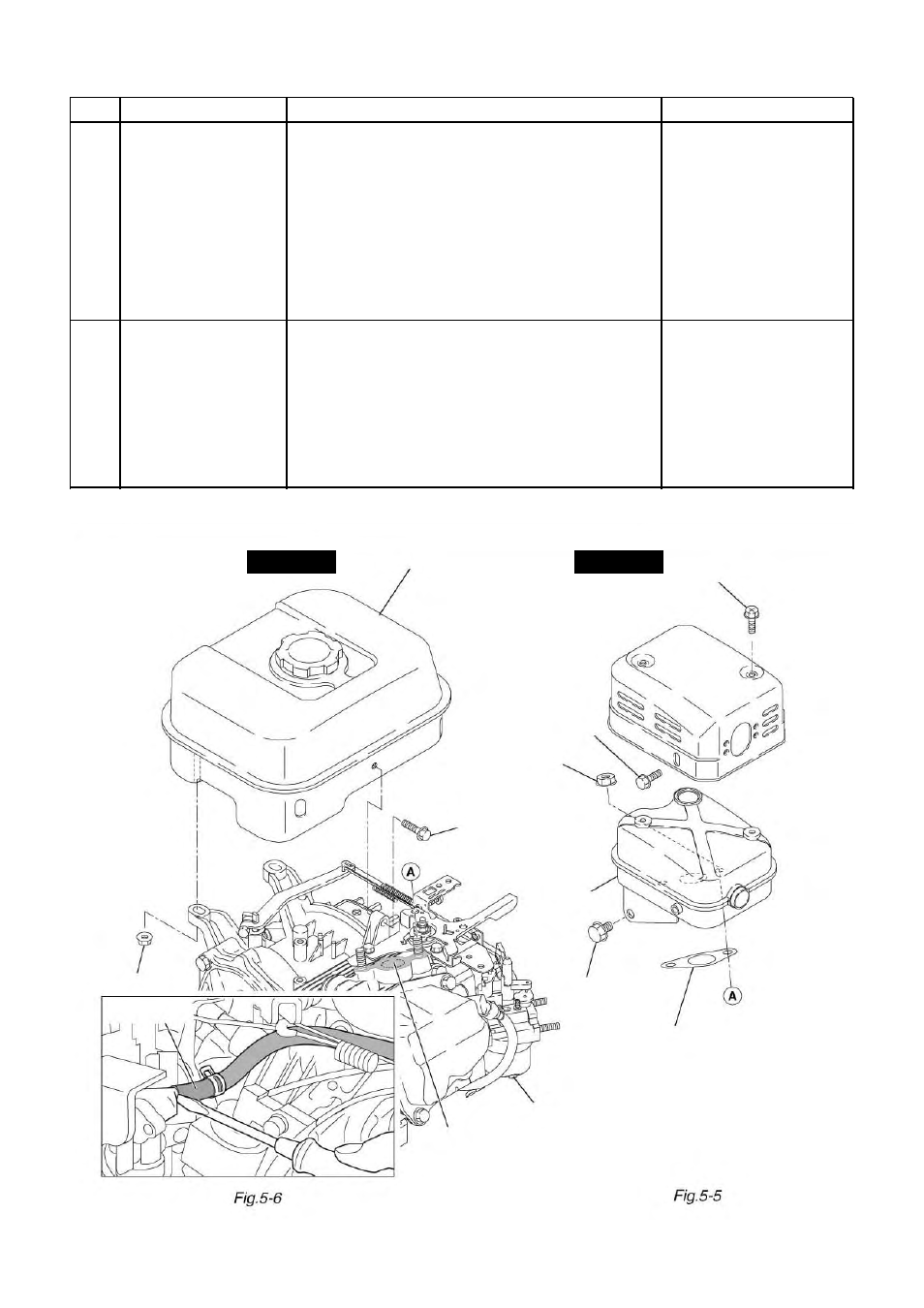

PASO 7 PASO 8 DEPÓSITO DEL COMBUSTIBLE
18
ORNILLO ROSCA
M6 X 10: 2 PIEZAS
PERNO DE BRIDA
M6 X 8: 1 PIEZA
TUERCA M8:
2 PIEZAS
TORNILLO M6 x 25 mm: 1
(EX13, 17 y 21)
TORNILLO M8 x 25 mm: 2
(EX27)
SILENCIADOR
TORNILLO M8 X 12:
1 PIEZA
JUNTA
(TIENE DOS CARAS)
DRENAJE DEL COMBUSTIBLE
TUBO
COMBUSTIBLE
(* Selle la lumbrera de escape con cinta
adhesiva o tápela con un paño).
