41

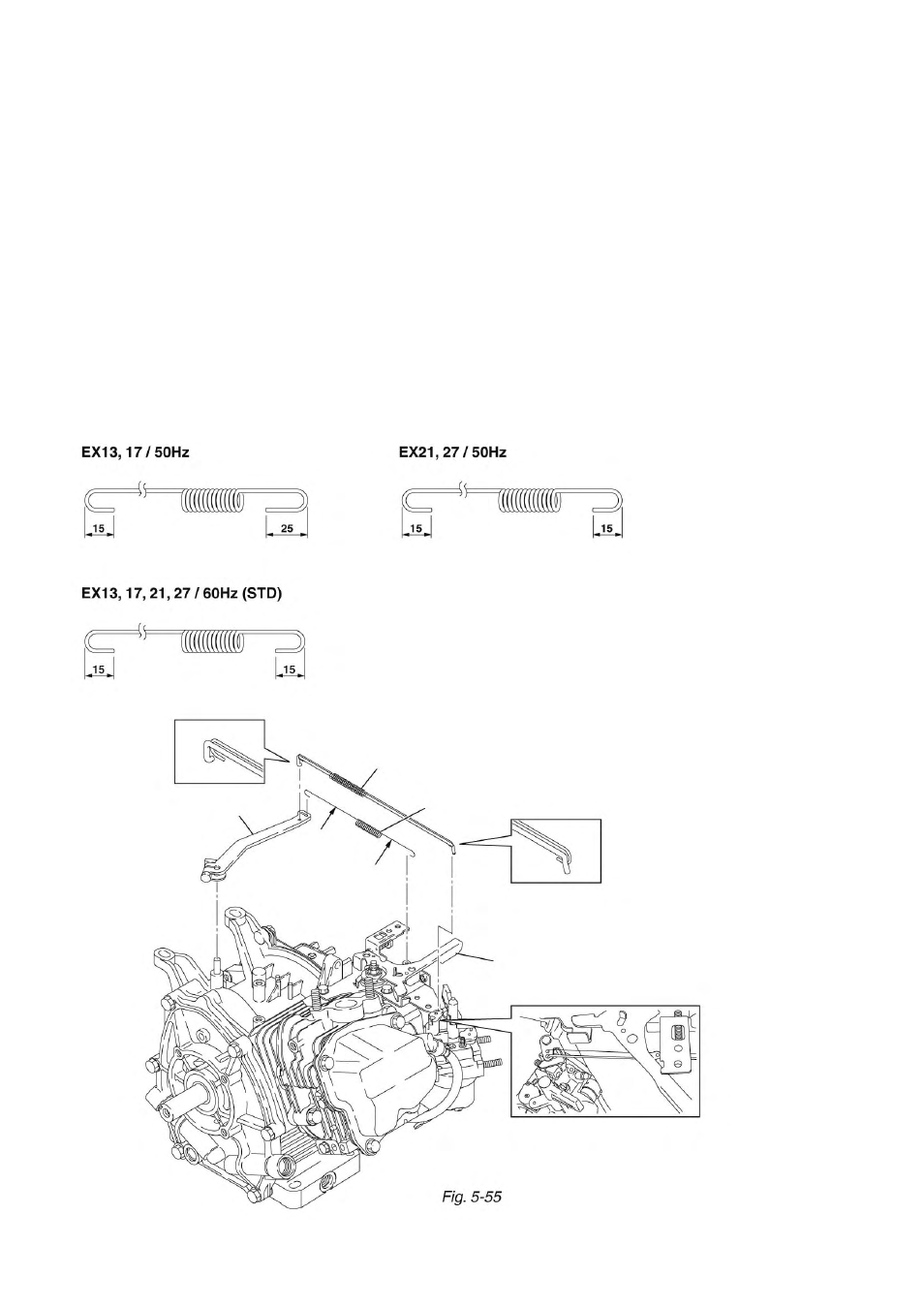

(23) PALANCA DEL REGULADOR
1. Pase la varilla del regulador a través del muelle del regulador y después conéctela a la palanca de
admisión de gases del carburador.
2. Acople la varilla del regulador y el muelle del regulador a la palanca del mismo, a continuación
monte la palanca del regulador en el eje del regulador. No ajuste todavía el tornillo de la palanca del
regulador.
3. Conecte la palanca del regulador y la palanca del acelerador con el muelle del regulador.
NOTA: Véase la página 42 para conocer los detalles sobre el método de ajuste después de montar la
base del filtro de aire.
Variaciones del muelle del regulador
Las dimensiones del muelle del regulador son diferentes en función de los Hertzios.
El muelle del regulador del motor estándar es el mismo que para el motor que se va a conectar a un
generador de 60Hz.
Diferencias en función de las dimensiones:
Color: Dorado Color: Dorado
Color: Plateado
PALANCA DEL REGULADOR
VARILLA y MUELLE
Lado largo
Lado corto
MUELLE DEL REGULADOR
PALANCA DEL ACELERADOR Y SOPORTE
JUNTA
JUNTA
