Herramientas Paso Pieza extraída Procedimientos y comentarios
2
3
Cubierta del filtro de
aire
Filtro de aire
Extraiga la cubierta del filtro de aire.
Extraiga el elemento filtrante y el filtro de aire a
la vez que separa del tubo de respiro de la tapa
del balancín. Llave de vaso de 10 mm.
Tuerca M6: 2 piezas
PASO 3
PASO 2
PASO 3

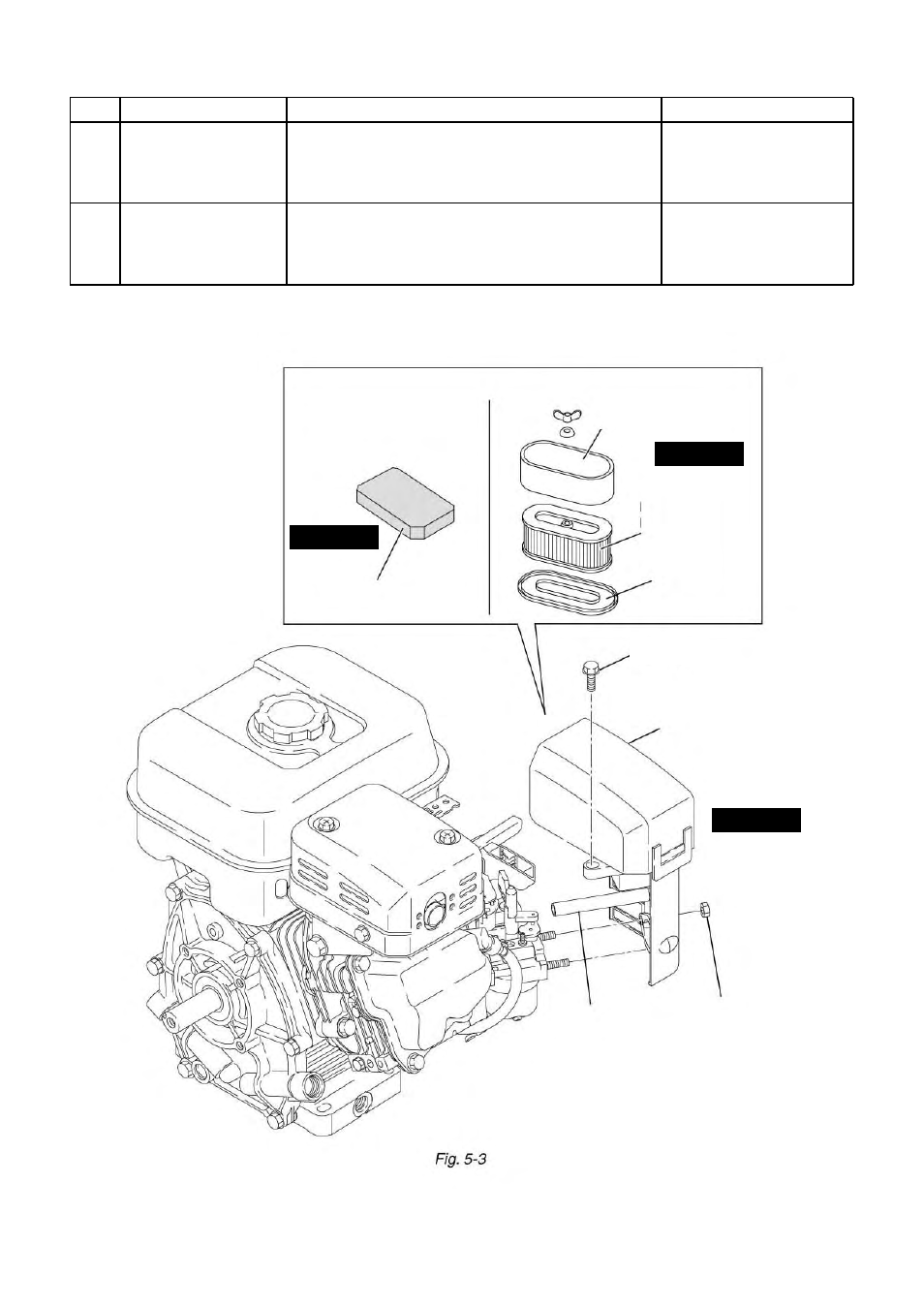

JUNTA
16
ESPUMA DE URETANO
ELEMENTO DE PAPEL
JUNTA
TIPO STD ESPUMA DE URETANO
PERNO DE BRIDA M6 X 20: 1 PIEZA
CUBIERTA DEL FILTRO DE AIRE
TUERCA DE BRIDA M6: 2 PIEZAS TUBO DE
RESPIRO
