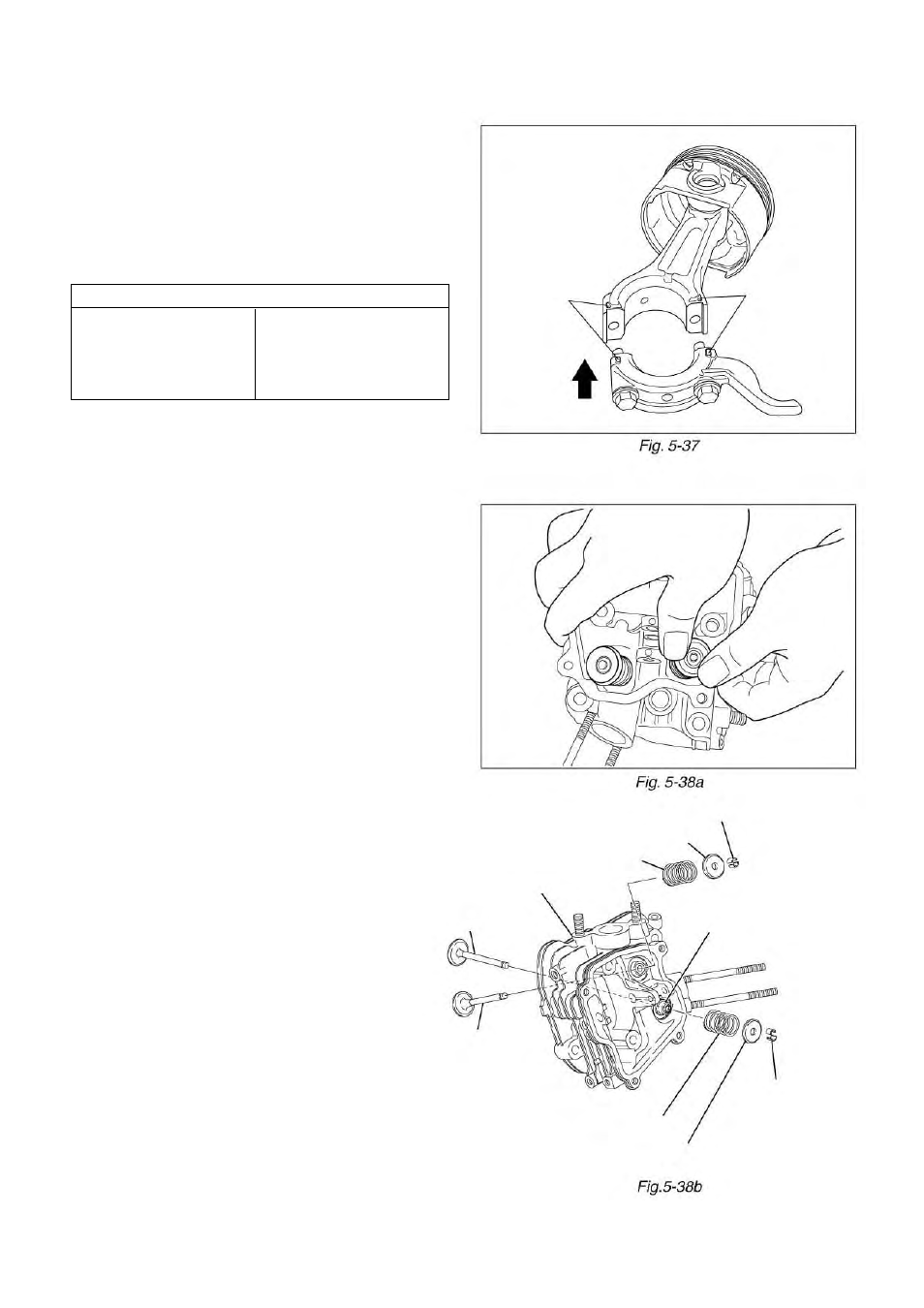

(b) Gire el cigüeñal hasta el punto muerto inferior
y golpee suavemente la cabeza del pistón
hasta que la cabeza de la biela toque al
muñón del cigüeñal.
(c) Para instalar la biela, alinee las marcas de
referencia y ajuste firmemente las partes
remachadas.
Par de torsión
EX13, 17, 21 EX27
13,0 – 15,0 N · m 17,0 – 20,0 N · m
(130 – 150 kfg · cm) (170 – 200 kfg · cm)
(9,4 – 10,8 pies · libra) (12,3 – 14,5 pies · libra)
(d) Compruebe que la biela se mueva libremente
girando despacio el cigüeñal.
(6) VÁLVULAS DE ADMISIÓN Y DE ESCAPE
Tenga en cuenta los siguientes aspectos cuan-
do ensamble las válvulas de admisión y esca-
pe en la culata.
NOTA 1: Cambie la válvula por una nueva, si pre-
senta indicios de desgaste. (Remítase al “CUA-
DRO DE VALORES DE CORRECCIÓN” de
las páginas 77 y 78.)
NOTA 2: Elimine los depósitos de carbonilla de la
cámara de combustión. Aplíquele aceite a los
vástagos de válvula antes de montar las válvu-
las de admisión y escape. Inserte las válvulas
en la culata y colóquela en un banco de nive-
lar. A continuación, ensamble los muelles de
válvula, los retenes de los muelles y las válvu-
las colectoras. (Monte el vástago de válvula en
la guía de la válvula de admisión.)
32
MARCAS DE
REFERENCIA
VÁLVULA COLECTORA
VÁLVULA COLECTORA
CULATA
VÁSTAGO DE VÁLVULA
VÁLVULA DE
ESCAPE
VÁLVULA DE
ADMISIÓN
VÁLVULA COLECTORA
MUELLE DE VÁLVULA
VÁLVULA COLECTORA
MARCAS DE
REFERENCIA
