Subaru Robin EX13 - Manual (Página 23)

EX27
TORNILLO M8 X 28: 2 PIEZAS
EX17,21
PARTE SUPERIOR
PERNO DE BRIDA M6 X 30: 1 PIEZA
PARTE INFERIOR
PERNO DE BRIDA M6 X 20: 1 PIEZA
TUERCA M8
Herramientas Paso Pieza extraída Procedimientos y comentarios
15 Caja de control.
Rectificador de
diodo, Automático,
Arranque eléctrico
(opcional) (1)Desconecte el cable que va desde el borne del
interruptor “ST” al automático.
(2)Desconecte el cable que conecta el borne posi-
tivo de la batería al automático.
(3)Extraiga el arranque eléctrico.
Llave de vaso de 21mm.
Tuercas M8
Llave de vaso de 10mm.
Llave de vaso de 12 mm.

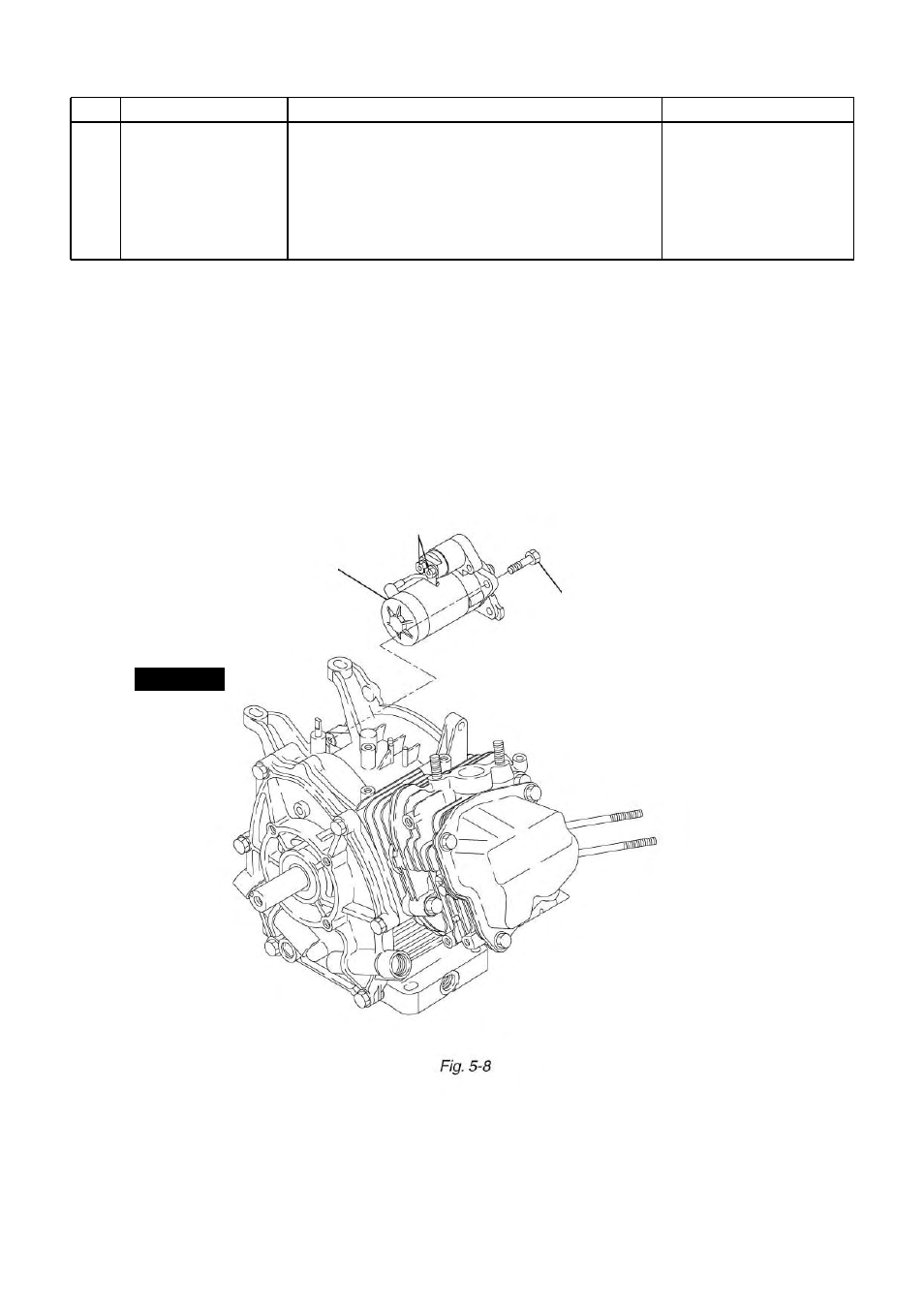

PASO 15
ARRANQUE ELÉCTRICO
(OPCIONAL)
