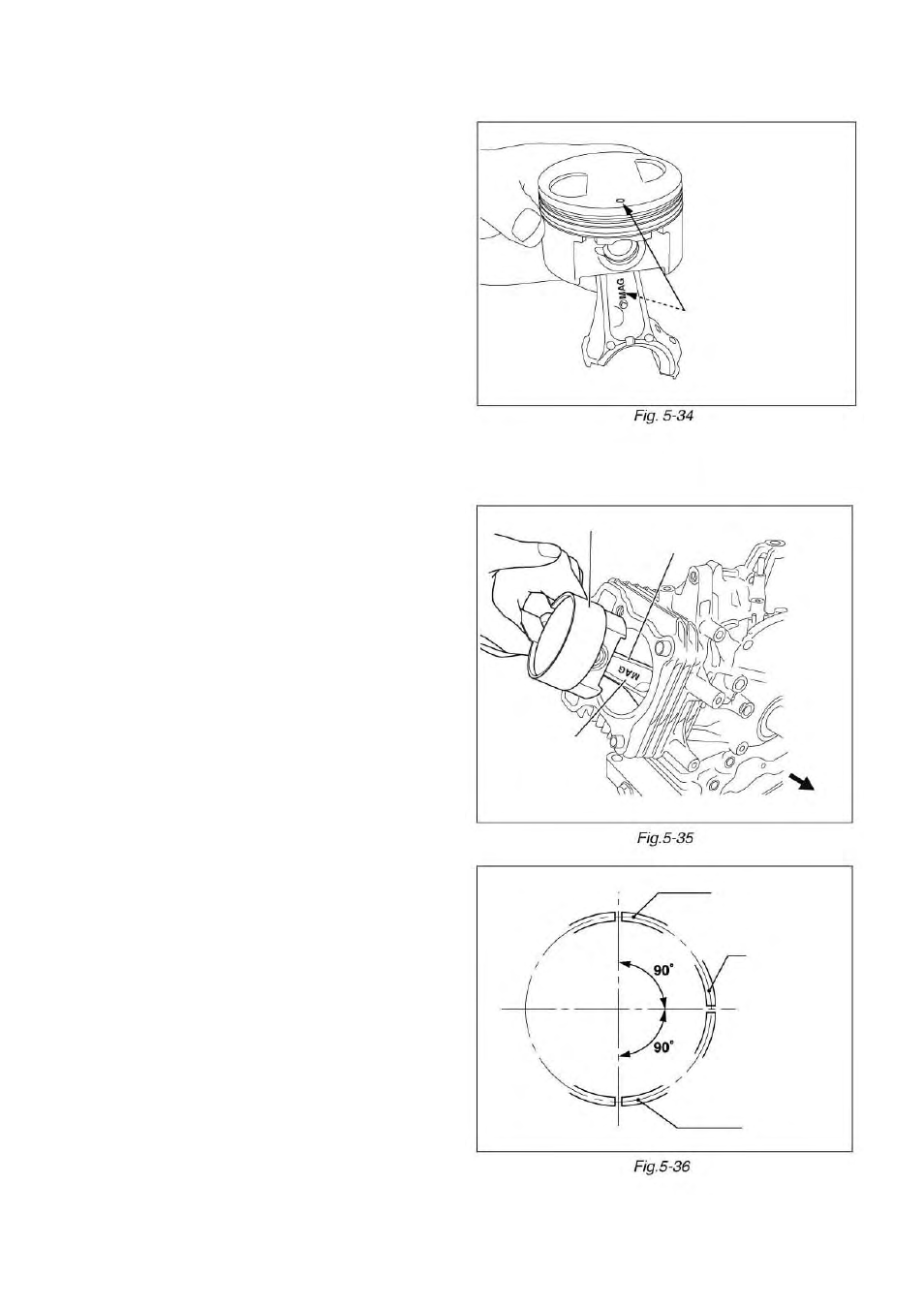

(4) PISTÓN Y BIELA
El pistón se acopla a la biela mediante el
bulón.
Al instalar el pistón y la biela, asegúrese de ali-
near la marca de la cabeza del pistón con la
marca “MAG” de la biela.
NOTA 1: Antes de instalar la biela, aplique
aceite al pie de la biela.
NOTA 2: Asegúrese de colocar las mordazas a
ambos lados del bulón y comprobar que éstas
no se mueven.
(5) BIELA
(a) Instale conjunto del pistón y la biela en el
cilindro, sosteniendo el juego de segmentos
con una guía para segmentos, con la marca
“MAG” de la biela en el lado del volante. (Si no
dispone de una guía para segmentos, sosten-
ga los segmentos con los dedos y golpee la
parte superior del pistón con un trozo de
madera.)
NOTA 1: Aplique aceite al juego de segmentos,
a la cabeza de la biela y al cilindro antes de
instalar la biela en el cilindro.
NOTA 2: Las aberturas de cada uno de los
segmentos deben colocarse a intervalos 90
grados de separación alrededor del pistón.
(Véase la figura 5-36).
31
Al instalar el pistón y la
biela, asegúrese de alinear
la marca de la cabeza del
pistón con la marca “MAG”
de la biela.
GUÍA DEL DE SEGMENTOS
BIELA
MARCA “MAG”
SEGUNDO
SEGMENTOTE
SEGMENTOTE
ENGRASE
SEGMENTOTE
SUPERIOR
LADO DEL VOLANTE
