(10) ENSAMBLAJE DEL ÁRBOL DE LEVAS EN
LA CULATA
(Sólo para el modelo EX27)

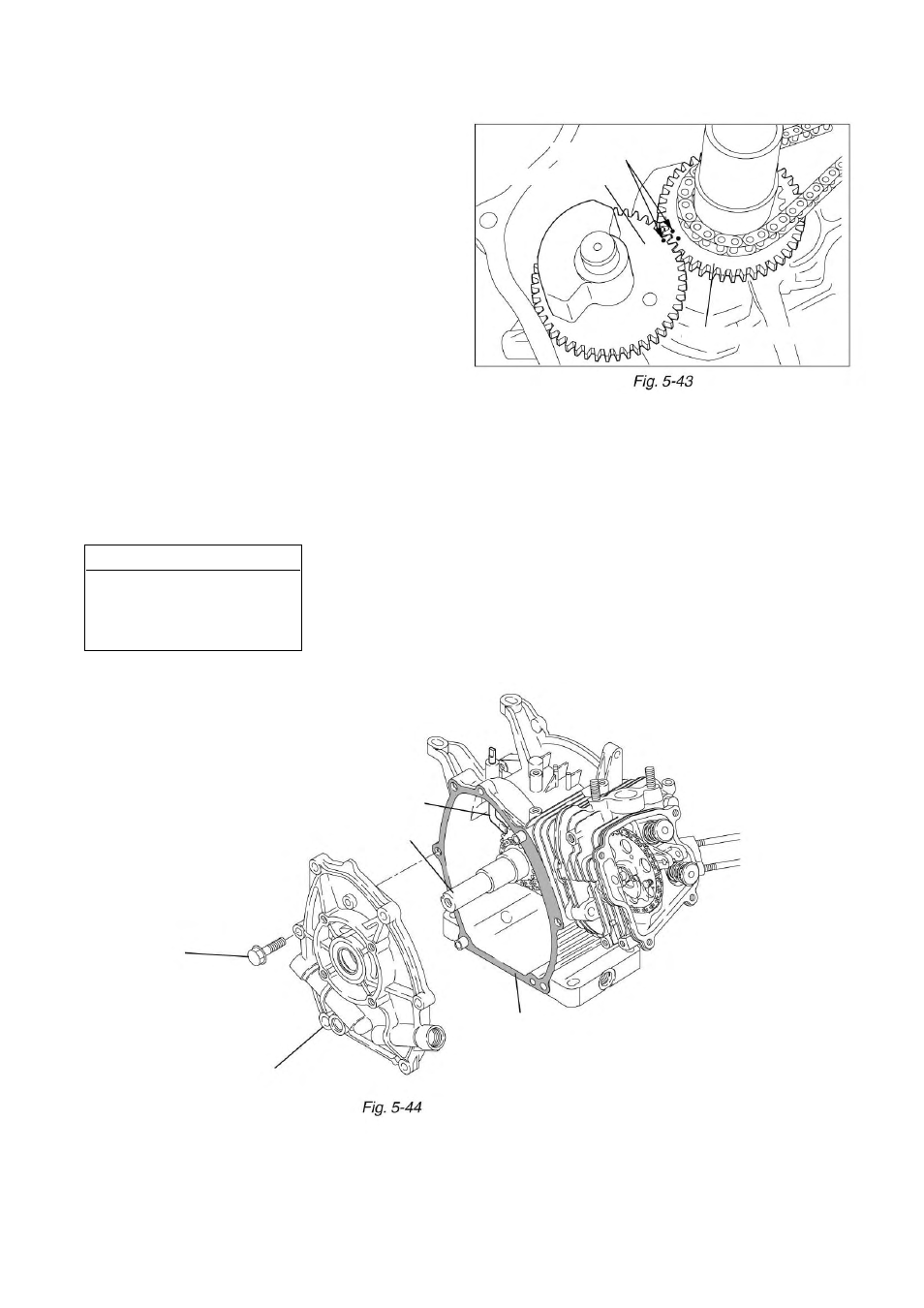

Monte el eje equilibrador en el cárter, aliene las
marcas de distribución del engranaje del equili-
brador y del engranaje del cigüeñal.
NOTA: Una alineación incorrecta de las marcas
de distribución puede provocar un mal funciona-
miento del motor, lo cual puede ocasionar daños
debido a la interferencia de las piezas.
(13) TAPA DEL CÁRTER
Aplique aceite a la tapa y al reborde del retén de aceite al montar la tapa del cárter. Aplique también
pasta obturadora (Three Bond “1215”) a la superficie del cárter. Para evitar que se estropee el rebor-
de del retén de aceite, envuelva la parte de la chaveta del cigüeñal con una cinta de polivinilo antes
de montar la tapa del cárter.
NOTA: Tenga cuidado de que la parte de la palanca del eje del regulador no mire hacia la tapa del
cárter.
36
MARCA DE DISTRIBUCIÓN
PIÑÓN CONTRAPESO
PIÑÓN
CIGÜEÑAL
EJE DEL REGULADOR
PASTA SELLADORA
(THREE BOND “1215”)
TAPA DEL CÁRTER
TORNILLO M8 X 35: 6 PIEZAS
(EX13, 17, 21)
TORNILLO M8 X 35: 7 PIEZAS
(EX27)
Par de torsión
17,0 – 18,0 N · m
(170 – 180 kfg · cm)
(12,3 – 13,0 pies · libra)
