9

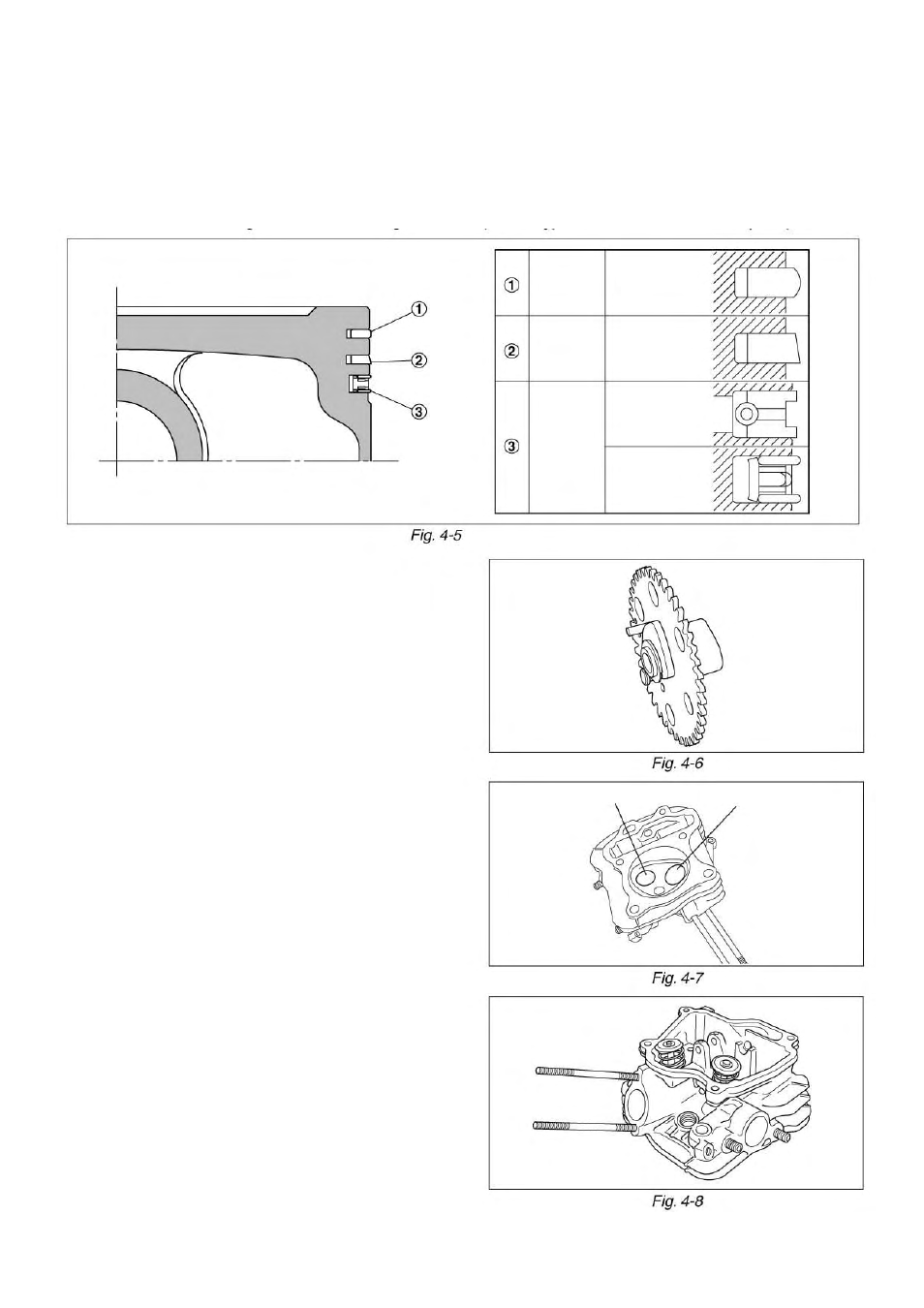

4-6 ARBOL DE LEVAS
El juego de segmentos está fabricado en hierro
fundido especial. La sección del segmento
superior es redondeada y el segundo segmen-
to tiene una sección en disminución. Existen
dos tipos de segmentos de engrase depen-
diendo de las especificaciones del motor.
Puesto que son intercambiables, puede selec-
cionarse como pieza de repuesto el segmento
fresado en U con extensor de la bobina.
4-7 DISPOSICIÓN DE LAS VÁLVULAS
Este motor lleva una leva en culata accionada
por cadena y construcción de válvulas en
cabeza, con una sola leva que realiza las fun-
ciones de admisión y escape.
4-8 CULATA
La culata está fabricada en aluminio fundido a
presión con una cámara de combustión de tipo
cuña. Las lumbreras de admisión y escape
están colocadas en dirección cruzada para
mejorar la eficacia de la combustión.
4-5 JUEGO DE SEGMENTOS
El juego de segmentos está fabricado en hierro fundido especial. La sección del segmento superior
es redondeada y el segundo segmento tiene una sección en disminución. Existen dos tipos de seg-
mentos de engrase dependiendo de las especificaciones del motor. Puesto que son intercambiables,
puede seleccionarse como pieza de repuesto el segmento fresado en U con extensor de la bobina.
SEGMENTO
SUPERIOR Redondeado
SEGUNDO
SEGMENTO En disminución
VÁLVULA DE ADMISIÓN VÁLVULA DE ESCAPE
Segmento sesga-
do en U con dila-
tador de bobina
SEGMENTO
ENGRASE
Construcción
de tres piezas
