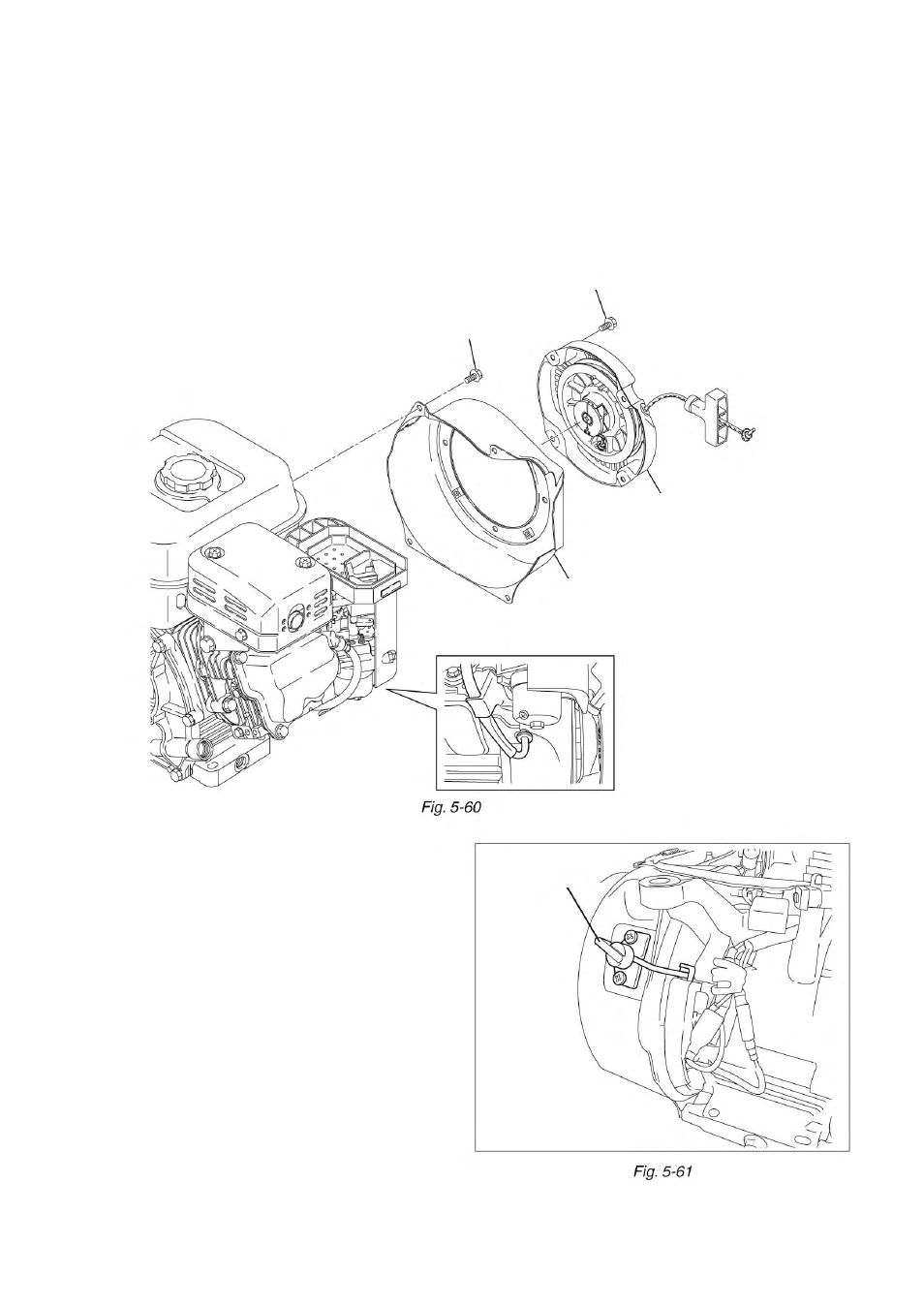

(27) CONDUCTOR DE AIRE Y ARRANQUE MANUAL
1)Instale el cable de la bobina de encendido en el cárter alineándolo con el deflector 1 (carcasa).
2)Instale el conductor de aire en el cárter.
Tornillo M6 x 12mm: 4 piezas
3)Instale el arranque manual en el conductor de aire.
Tornillo M6 x 8mm: 4 piezas
(28) INTERRUPTOR DE PARADA
1) Instale el interruptor de parada en el conductor
de aire.
2) Remítase al diagrama de cableado (Véase las
páginas 51 y 52) para conocer los detalles del
cableado.
44
TORNILLO M6 X 8: 4 PIEZAS
TORNILLO M6 X 12: 4 PIEZAS
ARRANQUE MANUAL
CONDUCTOR DE AIRE
INTERRUPTOR
DE PARADA
