BOBINA DE
ENCENDIDO
GALGA DE
ESPESORES

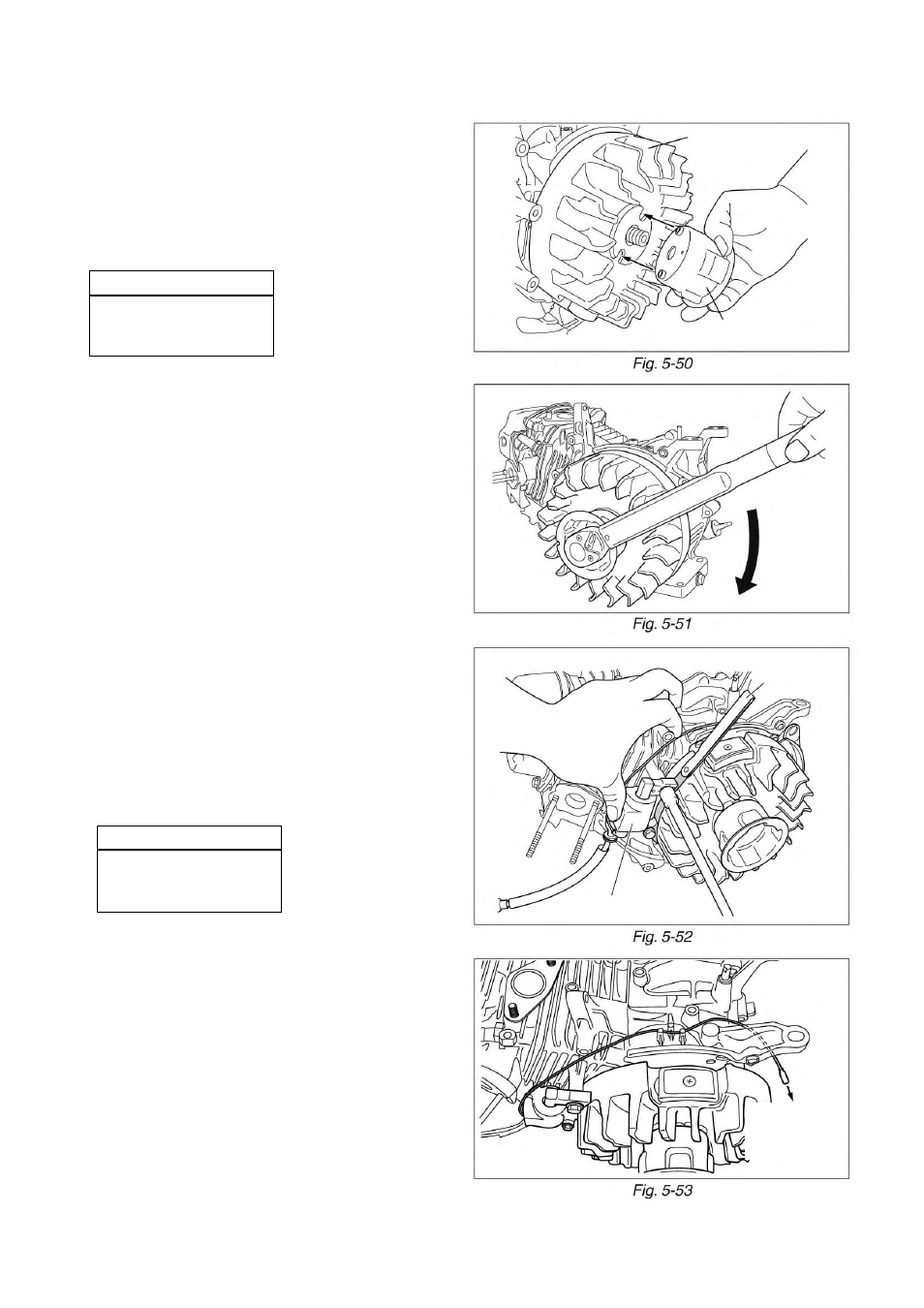

Alinee los dos salientes de la cazoleta con los dos huecos del volante.
VOLANTE
(19) VOLANTE Y CAZOLETA
NOTA: Al montar el volante, asegúrese de lim-
piar a fondo el aceite que pueda haber en la
parte en punta del cigüeñal y en el volante.
Monte el volante en el cigüeñal. (Apriete el
volante junto con la cazoleta.)
Tuerca M19: 1 pieza (EX13, 17, 21)
Tuerca M24: 1 pieza (EX27)
(20) BOBINA DE ENCENDIDO
Al ensamblar la bobina de encendido, introduz-
ca una galga de espesores entre la bobina de
encendido y el volante para comprobar el
entrehierro.
Huelgo: 0,3 – 0,5 mm
Tornillo M6 x25 y arandela: 2 piezas
39
VOLANTE
CAZOLETA
Alinee los 2 salientes de la cazoleta con los dos huecos del volante.
GALGA
BOBINA DE ENCENDIDO
Par de apriete
59,0 – 64,0 N · m
(590 – 640 kfg · cm)
(42,7 – 46,3 pies · libra)
Par de apriete
7,0 – 9,0 N · m
(70 – 90 kfg · cm)
(5,1 – 6,5 pies · libra)
HACIA EL
INTERRUPTOR
DE PARADA
