Subaru Robin EX13 - Manual (Página 24)

Herramientas Paso Pieza extraída Procedimientos y comentarios
16 Deflector 1 (carcasa)
17 Bobina de carga
(opcional)
18 Bujía de encendido
Extraiga el deflector 1 (carcasa)
Extraiga la bobina de carga. (Para el modelo EX27,
extráigala junto con la abrazadera del cable).
Extraiga la bujía de encendido de la culata.
Herramientas
M6 x 12 mm: 1 pieza
(Modelos EX13, 17 y 21)
M8 x 12mm: 1 pieza
(Modelos EX27)
Llave de vaso
M6 x 20 mm: 2 piezas +
destornillador
Llave para bujías de 21
mm
PASO 16
PASO 17
PASO 18

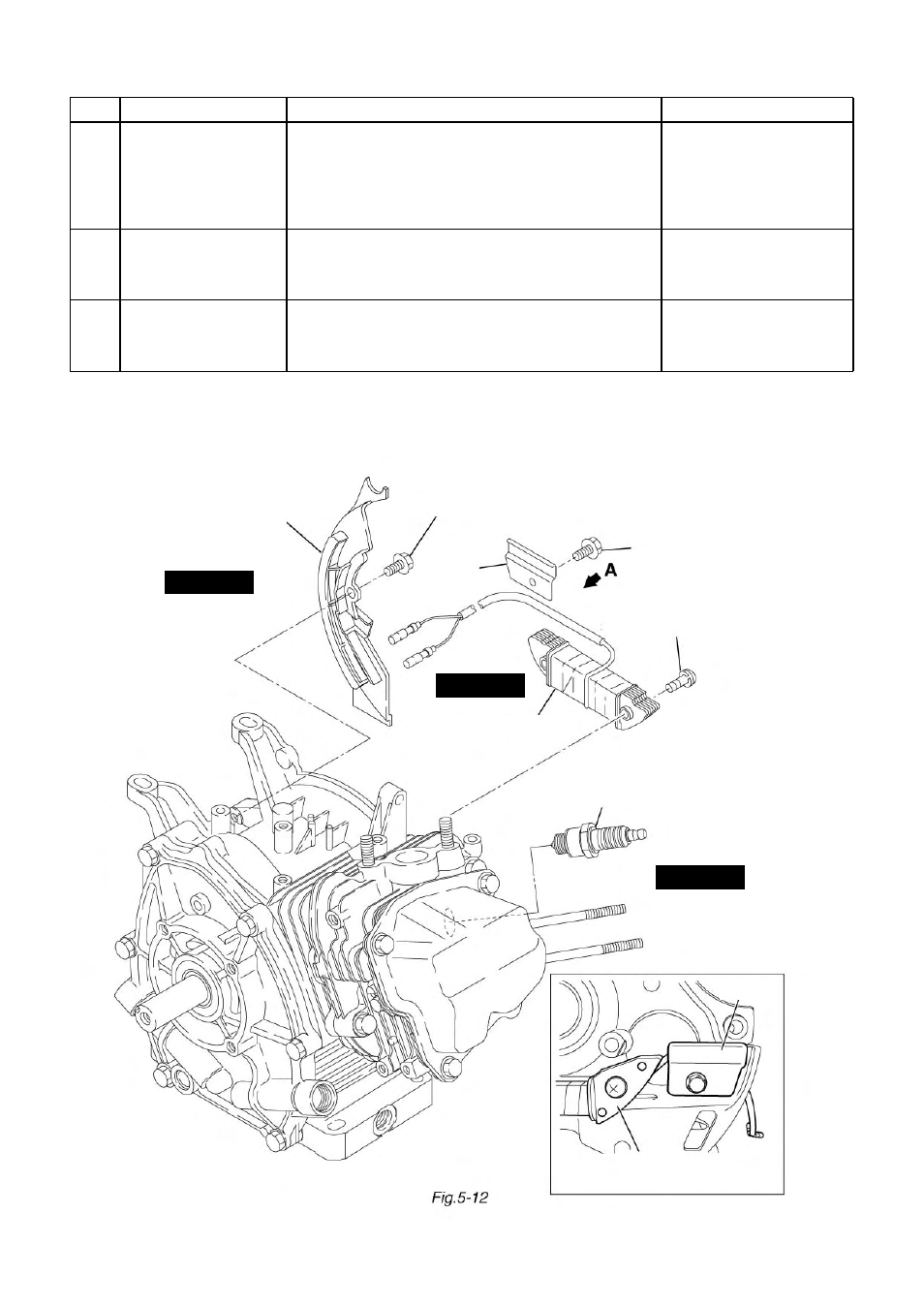

DEFLECTOR 1
(CARCASA)
22
ABRAZADERA
ABRAZADERA
BOBINA DE CARGA
Vista A (solo EX27)
TORNILLO MACHO M6 X 10:
1 PIEZA (SOLO EX27)
TORNILLO M6 X 20 Y
ARANDELA: 2 PIEZAS
PERNO DE BRIDA M6 X 12: 1 PIEZA (EX13, 17, 21)
PERNO DE BRIDA M8 X 12: 1 PIEZA (EX27)
* Para el modelo sin arranque eléctrico
BOBINA DE CARGA
BUJÍA DE ENCENDIDO
